Реферат

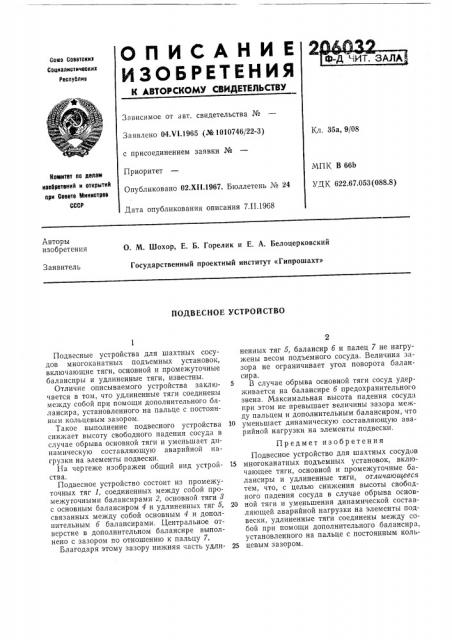

Ф-Д "тИГ. ЗАЛА (ПИСАНИЕ

Д С1 Ь РЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Cows Советских

Социалистических

Респувлик

Зависимое от авт. свидетельства №

Заявлено 04.VI.1965 (№ 1010746/22-3) с присоединением заявки №

Приоритет

Опубликовано 02.Xll.1967. Бюллетень № 24

Дата опубликования описания 7.II.1968

Кл. 35а, 9/08

МПК В 66b

УДК 622.67.053 (088.8) Котеитвт Во аелатв иаобрвтений и открытий при Секете Мииистрее

СССР

Авторы изобретения

О. М. Шохор, Е. Б. Горелик и Е. А. Белоцерковский

Государственный проектный институт «Гипрошахт»

Заявитель

ПОДВЕСНОЕ УСТРОЙСТВО

Подвесные устройства для шахтных сосудов многоканатных подъемных установок, включающие тяги, основной и промежуточные балансиры и удлиненные тяги, известны.

Отличие описываемого устройства заключается в том, что удлиненные тяги соединены между собой при помощи дополнительного балансира, установленного на пальце с постоянным кольцевым зазором.

Такое выполнение подвесного устройства снижает высоту свободного падения сосуда в случае обрыва основной тяги и уменьшает динамическую составляющую аварийной нагрузки на элементы подвески.

На чертеже изображен общий вид устройства.

Подвесное устройство состоит из промежуточных тяг 1, соединенных между собой промежуточными балансирами 2, основной тяги 8 с основным балансиром 4 и удлиненных тяг б, связанных между собой основным 4 и дополнительным б балансирами. Центральное отверстие в дополнительном балансире выполнено с зазором по отношению к пальцу 7.

Благодаря этому зазору нижняя часть удлиненных тяг 5, балансир б и палец 7 не нагружены весом подъемного сосуда. Величина зазора не ограничивает угол поворота балансира.

5 В случае обрыва основной тяги сосуд удерживается на балансире б предохранительного звена. Максимальная высота падения сосуда при этом не превышает величины зазора между пальцем и дополнительным балансиром, что

10 уменьшает динамическую составляющую аварийной нагрузки на элементы подвески.

Предмет изобретения

Подвесное устройство для шахтных сосудов

15 многоканатных подъемных установок, включающее тяги, основной и промежуточные балансиры и удлиненные тяги, отличающееся тем, что, с целью снижения высоты свободного падения сосуда в случае обрыва основ20 ной тяги и уменьшения динамической составляющей аварийной нагрузки на элементы подвески, удлиненные тяги соединены между собой при помощи дополнительного балансира, установленного на пальце с постоянным коль25 цевым зазором.

206032
