Реферат

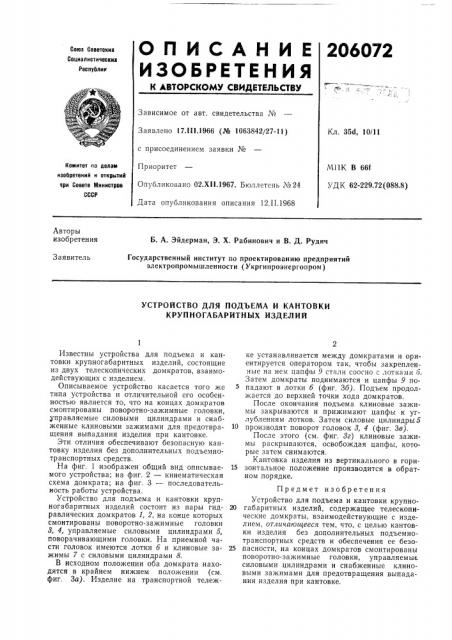

ОПИСАНИЕ

ИЗОбРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

206072

Союз Соеетскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Кл. 35d, 10/11

Заявлено 17. l l l.1966 (№ 1063842/27-11) с присоединением заявки №

Приоритет

Опубликовано 02.Xll.1967. Бюллетень ¹24

Дата опубликования описания 12.11.1968

МПК В 66f

УДK 62-229.72 (088.8) Комитет по делам изобретений н открытий при Совете Министров

СССР

Авторы изобретения

Б. А. Эйдерман, Э. Х. Рабинович и В. Д. Рудич

Государственный институт по проектированию предприятий электропромышленности (Укргипроэнергопром) Заявитель

УСТРОЙСТВО ДЛЯ ПОДЪЕМА И КАНТОВКИ

КРУП НОГА БАР ИТН ЫХ ИЗДЕЛ И Й

Известны устройства для подъема и кантовки крупногабаритных изделий, состоящие из двух телескопических домкратов, взаимодействующих с изделием.

Описываемое устройство касается того же типа устройства и отличительной его особенностью является то, что на концах домкратов смонтированы поворотно-зажимные головки, управляемые силовыми цилиндрами и снабженные клиновыми зажимами для предотвращения выпадания изделия при кантовке.

Эти отличия обеспечивают безопасную кантовку изделия без дополнительных подъемнотранспортных средств.

На фиг. 1 изображен общий вид описываемого устройства; на фиг. 2 — кинематическая схема домкрата; на фиг. 3 — последовательность работы устройства.

Устройство для подъема и кантовки крупногабаритных изделий состоит из пары гидравлических домкратов 1, 2, на конце которых смонтированы поворотно-зажимные головки

8, 4, управляемые силовыми цилиндрами 5, поворачивающими головки. На приемной части головок имеются лотки б и клиновые зажимы 7 с силовыми цилиндрами 8.

В исходном положении оба домкрата находятся в крайнем нижнем положении (см. фиг. За). Изделие на транспортной тележке устанавливается между домкратами и ориентируется оператором так, чтобы закрепленные на нем цапфы 9 стали соосно с лотками б.

Затем домкраты поднимаются и цапфы 9 попадают в лотки б (фиг. Зб). Подъем продолжается до верхней точки хода домкратов.

После окончания подъема клиновые зажимы закрываются и прижимают цапфы к углублениям лотков. Затем силовые цилиндры5

10 производят поворот головок 3, 4 (фиг. Зв).

После этого (см. фиг. Зг) клиновые зажимы раскрываются, освобождая цапфы, которые затем снимаются.

Кантовка изделия из вертикального в гори15 зонтальное положение производится в обратном порядке.

Предмет изобретения

Устройство для подъема и кантовки крупно20 габаритных изделий, содержащее телескопические домкраты, взаимодействующие с изделием, отличающееся тем, что, с целью кантовки изделия без дополнительных подъемнотранспортных средств и обеспечения ее безо25 пасности, на концах домкратов смонтированы поворотно-зажимные головки, управляемые силовыми цилиндрами и снабженные клиновыми зажимами для предотвращения выпадания изделия при кантовке.

206072

Составитель О. Мещанинов

Редактор Л. А. Спиридонова Техред А А. Камышникова Корректоры; И. Л. Кириллова и С. А. Башлыкова

Заказ 4665/15 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2
