206129

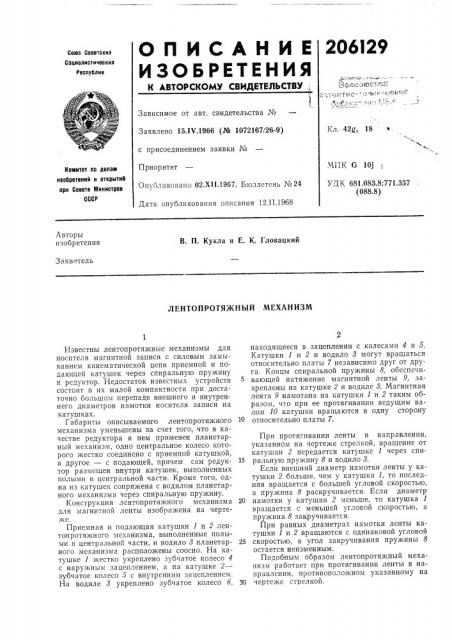

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ;

Союз Советских

Социалистических

Респуслик

Зависимое от авт. свидетельства №

Кл. 42g, 18

Заявлено 15.1Ч.1966 (№ 1072167/26-9) с присоединением заявки ¹

Приоритет

Опубликовано 02.Х1!.1967. Бюллетень №24

Дата опубликования описания 12.II.1968

М1 К G 10j

УДК 681.083.8:771.337 (088.8) Комитет па делам ивобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. П. Кукла и Е. К. Гловацкий

3 аявитель

ЛЕНТОПРОТЯЖНЫЙ МЕХАНИЗМ

Известны лентопротяжные механизмы для носителя магнитной записи с силовым замыканием кинематической цепи приемной и подающей катушек через спиральную пружину и редуктор. Недостаток известных устройств состоит в их малой компактности при достаточно большом перепаде внешнего и внутреннего диаметров намотки носителя записи на катушках.

Габариты описываемого лентопротяжного механизма уменьшены за счет того, что в качестве редуктора в нем применен планетарный механизм, одно центральное колесо которого жестко соединено с приемной катушкой, а другое — с подающей, причем сам редуктор размещен внутри катушек, выполненных полыми в центральной части. Кроме того, одна из катушек сопряжена с водилом планетарного механизма через спиральную пружину.

Конструкция лентопротяжного механизма для магнитной ленты изображена на чертеже.

Приемная и подающая катушки 1 и 2 лентопротяжного механизма, выполненные полыми в центральной части, и водило 3 планетарного механизма расположены соосно. На катушке 1 жестко укреплено зубчатое колесо 4 с наружным зацеплением, а на катушке 2— зубчатое колесо 5 с внутренним зацеплением.

На водиле 3 укреплено зубчатое колесо 6, находящееся в зацеплении с колесами 4 и 5.

Катушки 1 и 2 и водило 3 могут вращаться относительно платы 7 независимо друг от друга. Концы спиральной пружины 8, обеспечивающей натяжение магнитной ленты 9, закреплены на катушке 2 и водиле 3. Магнитная лента 9 намотана на катушки 1 и 2 таким образом, что при ее протягивании ведущим валом 10 катушки вращаются в одну сторону

10 относительно платы 7.

При протягивании ленты в направлении, указанном на чертеже стрелкой, вращение от катушки 2 передается катушке 1 через спи15 ральную пружину 8 и водило 3.

Если внешний диаметр намотки ленты у катушки 2 больше, чем у катушки 1, то последняя вращается с большей угловой скоростью, а пружина 8 раскручивается. Если диаметр

20 намотки у катушки 2 меньше, то катушка 1 вращается с меньшей угловой скоростью, а пружина 8 закручивается.

При равных диаметрах намотки ленты катушки 1 и 2 вращаются с одинаковой угловой

25 скоростью, а угол закручивания пружины 8 остается неизменным.

Подобным образом лентопротяжный механизм работает при протягивании ленты в направлении, противоположном указанному на

30 чертеже стрелкой.

Предмет изобретения

Лентопротяжный механизм для носителя магнитной записи, содержащий соосно расположенные полые в центральной части катушки, редуктор и спиральную пружину, отличаю206129

4 бийся тем, что, с целью уменьшения габаритов устройства, в качестве редуктора применен планетарный механизм, центральные колеса которого жестко соединены с катушками, причем одна из катушек сопряжена с водилом через спир альную пружину.
