Устройство для однонаправленной передачи информации на трехотверстных трансфлюксорах

Устройство для однонаправленной передачи информации на трехотверстных трансфлюксорах

Иллюстрации

Показать все

Реферат

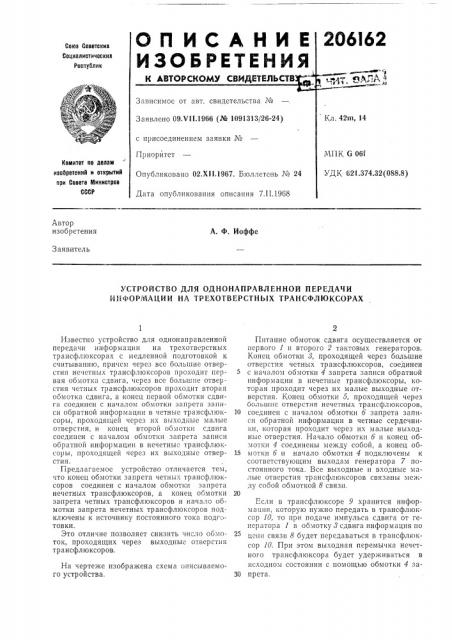

ИСА НИ Е

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42ш, 14

Заявлено 09.Ъ 11.1966 (№ 1091313/26-24) с присоединением заявки №

Приоритет

МПК G 061

УДК 621.374.32(088.8) комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 02.Х11.1967. Бюллетень № 24

Дата опубликования описания 7.11.1968

Автор изобретения

А. Ф. Иоффе

Заявитель

УСТРОЙСТВО ДЛЯ ОДНОНАПРАВЛЕННОЙ ПЕРЕДАЧИ

ИНФОРМАЦИИ HA TPEXOTBEPCTHblX ТРАНСФЛЮКСОРАХ

Известно устройство для однонаправленной передачи информации на трехотверстных трансфлюксорах с медленной подготовкой к считыванию, причем через все большие отверстия нечетных трансфлюксоров проходит первая обмотка сдвига, через все большие отверстия четных трансфлюксоров проходит вторая обмотка сдвига, а конец первой обмотки сдвига соединен с началом обмотки запрета записи обратной информации в четные трансфлюксоры, проходящей через их выходные малые отверстия, и конец второй обмотки сдвига соединен с началом обмотки запрета записи обратной информации в нечетные трансфлюксоры, проходящей через их выходные отверстия.

Предлагаемое устройство отличается тем, что конец обмотки запрета четных трансфлюксоров соединен с началом обмотки запрета нечетных трансфлюксоров, а конец обмотки запрета четных трансфлюксоров и начало обмотки запрета нечетных трансфлюксоров подключены к источнику постоянного тока подготовки.

Это отличие позволяет снизить число обмоток, проходящих через выходные отверстия трансфлюксоров, На чертеже изображена схема описываемого устройства, Питание обмоток сдвига осуществляется от первого 1 и второго 2 тактовых генераторов.

Конец обмотки 8, проходящей через большие отверстия четных трансфлюксоров, соединен с началом обмотки 4 запрета записи обратной информации в нечетные трансфлюксоры, которая проходит через их малые выходные отверстия. Конец обмотки 5, проходящей через большие отверстия нечетных трансфлюксороы, 10 соединен с началом обмотки 6 запрета записи обратной информации в четные сердечники, которая проходит через их малые выходные отверстия. Начало обмотки б и конец обмотки 4 соединены между собой, а конец об15 мотки 6 и начало обмотки 4 подключены к соответствующим выходам генератора 7 постоянного тока. Все выходные и входные малые отверстия трансфлюксоров связаны между собой обмоткой 8 связи.

Если в трансфлюксоре 9 хранится информация, которую нужно передать в трансфлюксор 10, то при подаче импульса сдвига от генератора l в обмотку 8 сдвига информация IIO цепи связи 8 будет передаваться в трансфлюксор 10. При этом выходная перемычка нечетного трансфлюксора будет удерживаться в исходном состоянии с помощью обмотки 4 за30 прета.

206162

Предм ет изобретения

Составитель Е. В. Максимов

Редактор В. С. Сорокин Текред A. А. Камышникова Корректоры: Л. В. Наделяева и В. В. Крылова

Заказ 4608!4 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Устройство для однонаправленной передачи и ррмации на . трехотверстных трансфлюкт„а Гах с медленной подготовкой к считывани а,;лричем через все большие отверстия нечетных трансфлюксоров проходит первая обмотка сдвига, через все большие отверстия четных трансфлюксоров проходит вторая обмотка сдвига, а конец первой обмотки сдвига соединен с началом обмотки запрета записи обратной информации в четные трансфлюксоры, проходящей через их выходные малые отвсрстия, и конец второй обмотки сдвига соединен с началом обмотки запрета записи обратной информации в нечетные трансфлюксоры, проходящей через их выходные малые отверстия, отличающееся тем, что, с целью снижения числа обмоток, проходящих через выходные отверстия трансфлюксоров, конец обмотки запрета четных трансфлюксоров соединен с началом обмотки запрета нечетных щ трансфлюксоров, а конец обмотки запрета четных трансфлюксоров и начало обмотки запрета нечетных трансфлюксоров подключены к источнику постоянного тока подготовки.
