Пневматическое вычислительное устройство

Пневматическое вычислительное устройство

Иллюстрации

Показать все

Реферат

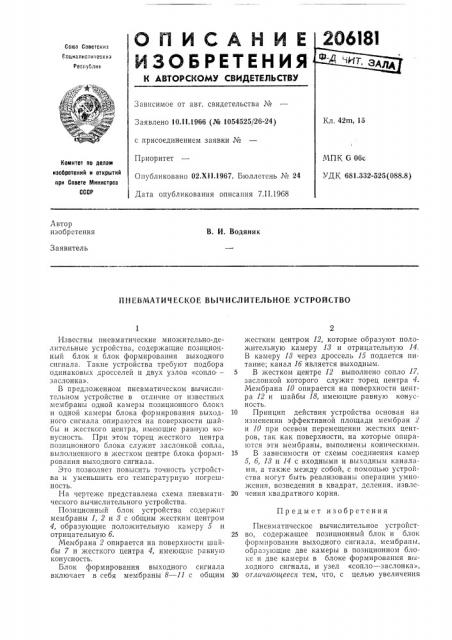

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски>

Социзлистикескив

Рессуелик

Зависимое от авт. свидетельства №

Заявлено 10Л 1.1966 (№ 1054525/26-24) с присоединением заявки ¹

Приоритет

Комитет по делам

Оп тбликовано 02.Х11,1967. Бюллетень № 24

8) 1 при Совете Министров l

СССР

Дата опубликования описания 7.П.19б8

Лвтор изобретения

В. И. Водяник

Заявитель

ПИЕВМАТИЧЕС1(ОЕ ВЬ1ЧИСЛИТЕЛЬНОЕ УСТРОЙСТВО

Пр едм ет изобретения

Известны пневматические множительно-делительные устройства, содержащие позиционный блок и блок формирования выходного сигнала. Такие устройства требуют подбора одинаковых дросселей и двух узлов «сопло-— заслонка».

В предложенном пневматическом вычислительном устройстве в отличие от известных мембраны одной камеры позиционного блока и одной камеры блока формирования выходного сигнала опираются на поверхности шайбы и жесткого центра, имеющие равную конусность. При этом торец жесткого центра позиционного блока служит заслонкой сопла, выполненного В жестком центре олока формирования выходного сигнала. отто позволяет повысить точность устройства и уменьшить его темпсратурную погрешность.

На чертеже представлена схема пневматического вычислительного устройства.

Позиционный блок устройства содержит мембраны 1, 2 и 8 с общим жестким центром

4, образующие положительную камеру 5 и отрицательную б.

Мембрана 2 опирается на поверхности шайбы 7 и жесткого центра 4, имеющие равную конусность, Блок формирования выходного сигнала включает в себя мембраны 8 — 11 с общим жестким центром 12, которые образуют положительную камеру 18 и отрицательную 14.

В камеру 18 через дроссель 15 подается питание; канал 1б является выходным.

5 В жестком центре 12 выполнено сопла 17, заслонкой которого служит торец центра 4.

Мембрана 10 опирается на поверхности центра 12 и шайбы 18, имеющие равную конусность.

10 Принцип действия устройства основан на изменении эффективной площади мембран 2 и 10 при осевом перемещении жестких центров, так как поверхности, на которые опираются эти мембраны, выполнены коническими.

15 В зависимости от схемы соединения камер

5, б, 18 и 14 с входными и выходным каналами, а также между собой, с помощью устройства могут быть реализованы операции умножения, возведения в квадрат, деления, извлс20 чения квадратного корня.

Пневматическое вычислительное устройст25 во, содержащее позиционный блок и блок формирования выходного сигнала, мехтбраны, образующие две камеры в позиционном блоке и две камеры в блоке формирования выходного сигнала, и узел «сопло — заслонка», 30 огличатоитееся тем, что, с целью увеличения

206181

Составитель H. Д. Лапин

Редактор И. С. Грузова Техред Л. А. Камышникова Корректоры: Л. В. Наделяева и В. В. Крылова

Заказ 4G08,8 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 точности. и уменьшения температурной погрешности; мембраны одной камеры позиционного блока и одной камеры блока формирования выходного сигнала опираются на поверхность шайбы и ж стко"0 центра, имеющие равную конусность, причем торец жесткого центра позиционного блока служит заслонкой сопла, выполненного в жестком центре блока формирования выходного сигнала.
