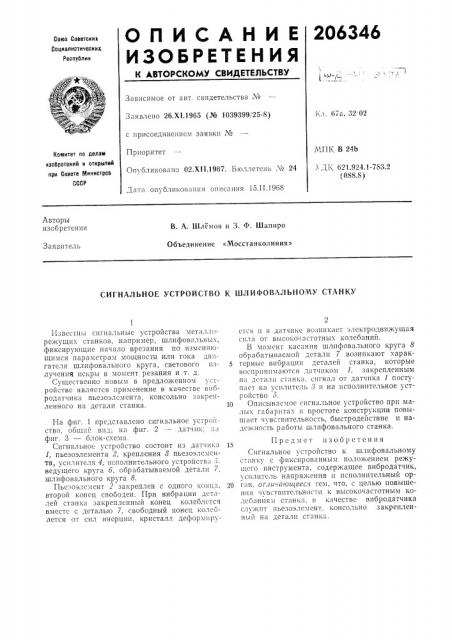

СИГНАЛЬНОЕ УСТРОЙСТВО К ШЛИФОВАЛЬНОМУ СТАНКУ

Р1звестны сигнальные устройства металлорежущик станков, например, шлифовальныл, фиксирующие начало врезания по изменяющимся параметрам мощности или тока двигателя шлифовального круга, светового излучения искры в момент резания и т. д.

Существенно новым в предложенном устройстве является применение в качестве вибродатчика пьезоэлемента, консольно закрепленного на детали станка.

На фиг, 1 представлено сигнальное устроиство, общ |й вид; на фиг. 2 — датчик: ll фиг. 3 — блок-скема.

Сигнальное устройство состоит из датчика

1, пьезоэлемента 2, крепления 8 пьезоэлемента, усилителя 4, исполнительного уcTpolfcTB;l 1. ведущего круга 6, обрабатываемой детали 7, шлифовального круга 8.

Пьезоэлемент 2 закреплен с одного конца, второй конец свободен. При вибрации деталей станка закрепленный конец колеблется вместе с деталью 7, свободный конец колеблется от сил инерции. кристалл деформируется и в датчике возникает электродвижущая сила от высоко iBcTOTHblx колебаний.

В момент касания шлифовального круга 8 обрабатываемой детали 7 возникают карактерные вибрации деталей станка, которые воспринимаются;|атчиком 1, закрепленным на детали станка. сигнал от датчика 1 поступает на усилитель 8 и на исполнительное устройство а.

10 Описываемое сигнальное устройство при малык габаритак и простоте конструкции повышает чувствительность, быстродействие и надежность работы шлифовального станка.

Предмет изобретения

Сигнальное устройство к шлифовальному стан|су с фиксированным положенlгем режущего инструмента, содержащее вибродатчик, усилитель напряжения и исполнительный ор20 ган. отли ающеесч тем, что, с целью повышения чувствительности к высокочастотным колебаниям станка, в качестве вибродатчика служит пьезоэлемент, консо lbHo закрепленный на детали станка.
