Реферат

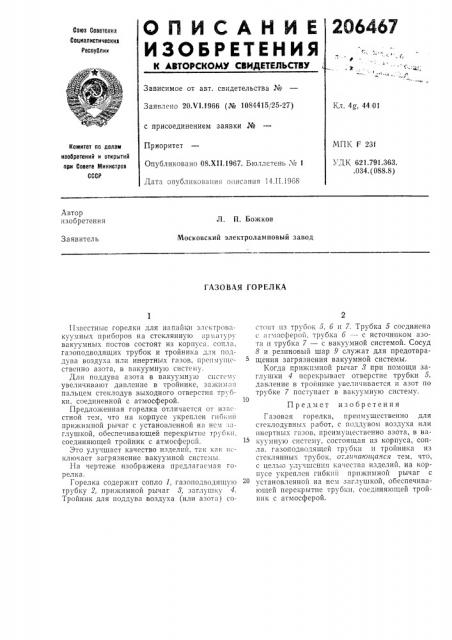

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20Л 1.1966 (№ 1084415 25-27) Кл. 4 î., 44,01 с присоединением заявки №

Приоритет

Опубликовано OS.Xi 1,1967. Бюллетень № 1

Дата опубликовали» описания 14.II.19GS

МПК F 23f

УЛК 621.791.363. .034. (088.8) Комитет па делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Л. П. Божков

Московский электроламповый завод

Заявитель

ГАЗОВАЯ ГОРЕЛКА

Пзвсстныс горелки для напайки элсктровакуумных приборов на стеклянную арматуру вакуумных постов состоят из корпуса, сопла, газоподводящих трубок и тройника для поддува воздуха или инертных газов, преимущественно азота, в вакуумную систему.

Для поддува азота в вакуумную систем у увеличивают давление в тройнике, зажим « I пальцем стеклодув выходного отверстия трубки, соединенной с атмосферой.

Предложенная горелка отличается от известной тем, что на корпусе укреплен гибкиii прижимной рычаг с установленной на нем заглушкой, обеспечивающей перекрытие трубки, соединяющей тройник с атмосферой.

Зто улучшает качество изделий, так как «сключаст загрязнение вакуумной системы.

На чертеже изображена предлагаемая горелка.

Горелка содержит сопло 1, газоподводящую трубку 2, прижимной рычаг 8, заглушку 4.

Тройник для поддува воздуха (или азота) состоит из трубок 5, 6 и 7. Трубка 5 соединена с агмосферои, трубка 6 — с источником азота и трубка 7 — с вакуумной системой. Сосуд

8 и резиновый шар 9 служат для предотвращения загрязнения вакуумной системы.

Когда прижимной рычаг 8 при помощи заглушки 4 перекрывает отверстие трубки 5, давление в тройнике увеличивается и азот по трубке 7 поступает в вакуумную систему.

Предмет изобретения

Газовая горелка, преимущественно для стеклодувных работ, с поддувом воздуха или инертных газов, преимущественно азота, в вакуумную систему, состоящая из корпуса, сопла. газоподводящей трубки и тройника из стеклянных трубок, отличающаяся тем, что, с целью улучшснпя качества изделий, на корпусе укреплен гибкий прижимной рычаг с установленной на нем заглушкой, обеспечивающей перекрытие трубки, соединяющей тройник с атмосферой.

206467

Составитель М Новик

Редактор T. Орловская

Текред Л. Я. Бриккер Корректоры: М. П. Ромашова и Е, Ф, Полионова

Типография, пр. Сапунова, 2

"-аказ 4683 7 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
