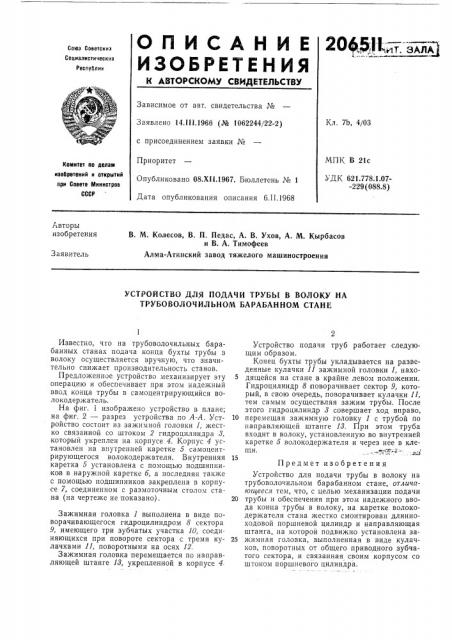

ОПИСАНИЕ

ИЗОЫ Ет Е Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссветскит

Социалистическнз

Республик

Зависимое от авт. свидетельства №

Заявлено 14.111.1966 (№ 1062244/22-2) с присоединением заявки №

Приоритет

Опубликовано 08.Х11.1967. Бюллетень № 1

Дата опубликования описания 6. I I.1968

Кл. 7b, 4/03

МПК В 21с

Комитет ео делам изобретений и открытий при Совете Министров

СССР

УДК 621.778.1.07-229 (088.8) Авторы изобретения

В, М. Колесов, В. II. Педас, А. В. Ухов, А. М. Кырбасов и В. А. Тимофеев

Алма-Атинский завод тяжелого машиностроения

Заявитель

УСТРОЙСТВО ДЛЯ ПОДАЧИ ТРУБЫ В ВОЛОКУ НА

ТРУБОВОЛОЧИЛЬНОМ БАРАБАННОМ СТАНЕ

Устройство подачи труб работает следующим образом.

Конец бухты трубы укладывается на разведенные кулачки 11 зажимной головки 1, находящейся на стане в крайне левом положении.

Гидроцилиндр 8 |поворачивает сектор 9, который, в свою очередь, поворачивает кулачки 11, тем самым осуществляя зажим трубы. После этого гидроцилиндр 8 совершает ход вправо, 10 перемещая зажимную головку 1 с трубой по направляющей штанге 18. При этом труба входит в волоку, установленную во внутренней каретке 5 волокодержателя и через нее в клещи.

Предмет изобретения

Устройство для подачи трубы в волоку на трубоволочильном барабанном стане, отличпю цееся тем, что, с целью механизации подачи

20 трубы и обеспечения при этом надежного ввода конца трубы в волоку, на каретке волокодержателя стана жестко смонтирован длинноходовой поршневой цилиндр и направляющая штанга, на которой подвижно установлена за25 жимная головка, выполненная в виде кулачков, поворотных от общего приводного зубчатого сектора, и связанная своим корпусом со штоком поршневого цилиндра.

Известно, ч ro на трубоволочильных барабанных станах подача конца бухты трубы в волоку осуществляется вручную, что значительно снижает производительность станов.

Предложенное устройство механизирует эту операцию и обеспечивает при этом надежный ввод конца трубы в самоцентрирующийся вол окодерж а тел ь.

На фиг. 1 изображено устройство в плане; на фиг. 2 — разрез устройства по А-А. Устройство состоит из зажимной головки 1, жестко связанной со штоком 2 гидроцилиндра 8, который укреплен на корпусе 4. Корпус 4 установлен на внутренней каретке 5 самоцентрирующегося волокодержателя. Внутренняя каретка 5 установлена с помощью подшипников в наружной каретке б, а последняя также с помощью подшипников закреплена в корпусе 7, соединенном с размоточным столом стана (на чертеже не показано).

Зажимная головка 1 выполнена в виде поворачивающегося гидроцилиндром 8 сектора

9, имеющего три зубчатых участка 10, соединяющихся при повороте сектора с тремя кулачками 11, поворотными на осях 12.

Зажимная головка перемещается по направляющей штанге 18, укрепленной в корпусе 4.

2ОФ5:! 1ит. ЗАЛА) 206511

«А-А»

Составитель Н, Злотина

Техред Л. Я. Бриккер Корректоры: А. П. Татаринцева и О. Б. Тюрина

Редактор П. Середин
