Реферат

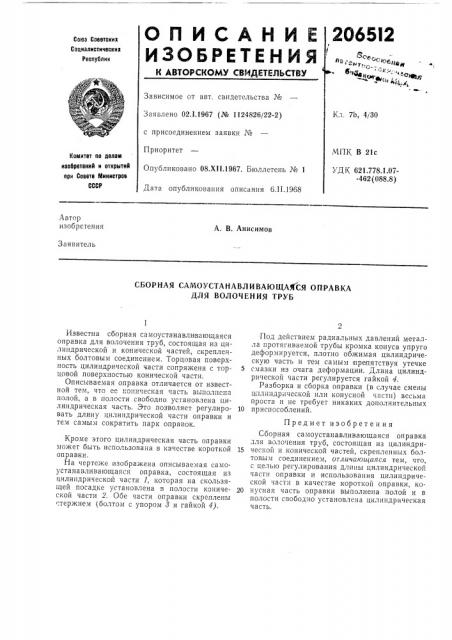

2065I2

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельств" №

Кл. 7b, 4j30

Заявлено 02.1.1967 (№ 1124826/22-2) с присоединением заявки №

Приоритет

МПК В 21с

Комитет по делам иаобретеиий и открытий при Совете Мииистров

СССР

УД К 621,778.1.07-462 (088,8) Опубликовано 08,XII.1967. Бюллетень № 1

Дата опубликования описания 6.II.1968

Автор изобретения

A. В. Анисимов

Заявитель

СБОРНАЯ САМОУСТАНАВЛИВА1ОЩАЯСЯ ОПРАВКА

ДЛЯ ВОЛОЧЕНИЯ ТРУБ

Известна сборная самоустанавливающаяся оправка для волочения труб, состоящая из цилиндрической и конической частей, скрепленных болтовым соединением. Торцовая поверхность цилиндрической части сопряжена с торцовой поверхностью конической части.

Описываемая оправка отличается от известной тем, что ее коническая часть выполнена полой, а в полости свободно установлена цилиндрическая часть, Это позволяет регулировать длину цилиндрической части оправки и тем самым сократить парк оправок.

Кроме этого цилиндрическая часть оправки может быть использована в качестве короткой оправки.

На чертеже изображена описываемая самоустанавливающаяся оправка, состоящая из цилиндрической части 1, которая на скользящей посадке установлена в полости конической части 2. Оое части оправки скреплены тержнем (болтом с упором 8 и гайкой 4).

Под действием радиальных давлений металла протягиваемой трубы кромка конуса упруго деформируется, плотно обжимая цилиндрическую часть и тем самым препятствуя утечке

5 смазки из очага деформации. Длина цилиндрической части регулируется гайкой 4.

Разборка и сборка оправки (в случае смены ц плиндрической или конуснои части) весьма проста и не требует никаких дополнительных

10 приспособлений.

Предмет изобретения

Сборная самоустанавливающаяся оправка для волочения труб, состоящая из цилиндри15 ческой и конической частей, скрепленных болтовым соединением, отличающаяся тем, что, с целью регулирования длины цилиндрическоЙ части оправки и использования цилиндрической части в качестве короткой оправки, ко20 нуспая часть оправки выполнена полой и в полости свободно установлена цилиндрическая ча сть.

Составитель Н, Злотина

Редактор Т. Каранова Техред Л. Я. Бриккер Корректоры: А. П. Татаринцева и О. Б, Тюрина

Заказ 4681/8 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2
