Реферат

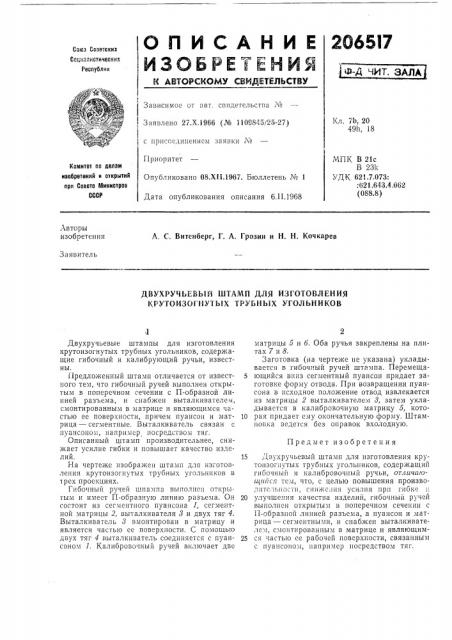

ОПИСАНИЕ ,ИЗОБРЕ7ЕНИЯ

Со1оа Советских

Соднoлнстнческих

Республик

©-Й "«ИТ. ЗАЛА а

N АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. "- Й

,пи

k ! Зависимое от авт, свпдетельстга ¹ Заявлено 27.X.1966 (№ 1100845,125-27), с присоединением заявки Ы

Кл. 7Ь, 20

49h, 18

Приоритет

МПК В 21с

В 231<

УЛК 621.7.073:

:621.64ЗА.062 (088.8) Комитет по делам иэобретеиий н открытий Опубликовано 08.Х11.1067. Бюллетень мо 1 прн Совете Министров

СССР (Дата опубликования описания 6.!!.1ббб

Авторы изобретенич

А. С. Витенберг, Г, А, Грозин и H. H. Кочкарев

Заявитель

ДВУХРУЧЬЕВЪ!й ШТАМП ДЛЯ ИЗГОТОВЛЕНИЯ

КРУТОИЗОГНVTbIX ТРУВНЪ1Х УГОЛЪНИКОВ

Предмет изобретения

Двухручьевые штампы для изготовления крутоизогнутых трубных угольников, содержащие гибочный и калибрующий ручьи, известны.

Предложенный штамп отличается от известного тем, что гибочный ручей выполнен открытым в поперечном сечении с П-образной линией разъема, и снабжен выталкивателем, смонтированным в матрице и являющимся частью ее поверхности, причем пуансон и матрица — сегментные. Выталкиватель связан с пуансоном, IIBIIplDIcp посредством тяг.

Описанный штамп производительнее, снижает усилие гибки и повышает качество изделий.

На чертеже изображен штамп для изготовления крутоизоп1утых трубных угольников в трех проекциях.

1 ибочный ручей шпампа выполнен открытым и имеет П-образную линию разъема. Он состоит из сегментного пуансона 1, сегментной матрицы 2, выталкивателя 8 и двух тяг 4.

Выталкиватсль 8 вмонтирован в матрицу и является частью ее поверхности. С помощью двух тяг 4 выталкиватель соединяется с пуансоном 1. Калибровочный ручей включает две матрицы 5 и 6. Оба ручья закреплены на плитах 7и8.

Заготовка (на чертеже не указана) укладывается в гибочный ручей штампа. Перемеща5 ющийся вниз сегментный пуансон придает заготовке форму отвода. При возвращении пуансона в исходное положение отвод извлекается из матрицы 2 выталкивателем 8, затем укладывается в калибровочную матрицу 5, кото10 рая придает ему окончательную форму. Штамповка ведется без оправок вхолодную.

15 1,вухручьевый штамп для изготовления крутоизогнутых трубных угольников, содержащий гибочный и калибровочный ручьи, отличающаяся тем, что, с целью повышения произвоДиlтв I liОСтИ, Ст!ИЖЕ.IIIII УCH. IÈß IIPll ГИОКЕ I:

20 улучшения качества изделий, гибочный ручей выполнен открытым в поперечном сечении с

П-образной линией разъема, а пуансон и матрица — сегментными, и снабжен выталкивателе,1, смонтированным в матрице и являющим25 ся частью ее рабочей поверхности, связанным с пуансоно;I, например посредством тяг.

206517

+ изыми

Составитель 3, Ф. Денисова

Редактор Т. 3. Орловская Техред Л. Я. Бриккер Корректоры: А. П. Татаринцева и Г. И. Плешакова

Заказ 4681/12 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр, Сапунова, 2
