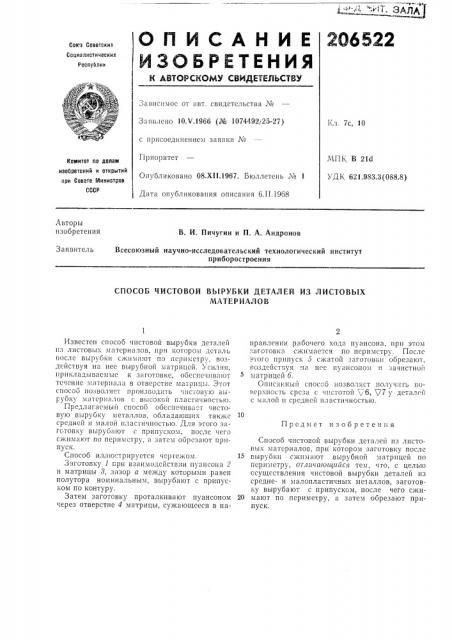

ОПИCWНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСЧВУ

Сокз Советскит

Социалистически!!

Республик

1ЯВИСИ. 10С OT 11ВТ. СВИДЕТСЛЬСТВЯ ¹

Заяв,|сно 10.V.1966 (¹ 1074492г25-27) К,7. 7с, 10 с присоединением заявки ¹

Приоритет

МПК В 21d

УДК 621.983.3(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 08.Х11.1967. Бюллетень № 1 !

Дата опубликования описания 6.II.19б8

Авторы изобретения

В. И. Пичугин и П. А. Андронов

Заявитель

Всесоюзный научно-исследовательский технологический институт приборостроения

СПОСОБ ЧИСТОВОЙ ВЫРУБКИ ДЕТАЛЕЙ ИЗ ЛИСТОВЫХ

МАТЕРИАЛОВ

Предмет изобретения

Известен способ чистовой вырубки деталей из листовых матерна loB, при котором деталь

ГГОС.7L ВЫРУОКИ СЖ11МЯ!ОТ ПО HCPÈÚ .СТРУ, В03дсйствуя на нес вырубной матрицсй. Усилия, прикладывасмыс к зяготовкс, обсспс-швяют течение материала в отверстие матр1!цы. Этот спосоо позВОляет производ1! Гь Iистову!О Вырубку матерка 708 с высокой пластичностью.

Предлагаемый способ обеспечивает чистовуlo вырубку металлов, обладающих также средней и малой пластичностью. Для этого загстовку вырубают с припуском, после чего сжимяlот по Г!Сримстру, я зятем ОбрсзяlОт припуск.

Способ иллюстрируется чер гежом.

Заготовку 1 гри взаимодействии пуансона " и матрицы 8, зазор а между которыми равен полутора номинальным, вырубают с припуском по контуру.

Затем заготовку проталкивают пуансоном через отверстие 4 матрицы, сужающееся в направлении рабочего хода пуансона, прп этом заготовка сжимается по псримстру. После

ЭТОГО IIPFIII) C11 д СЖЯТОЙ 3!1ГОТОВК1! ООРЕЗЯ!ОТ, воздействуя ня нее пуансоном и зачистной матрицсй б.

Описанный cflocoo позво,1яст получ!Вгь 110Всрхпость среза с чистотой 4 6, 77 у деталс11 с ill111лой и средней пл асти !ностыо.

Способ чистовой щ.!рубки деталеи пз листовых материалов, при котором заготовку после

15 вырубки сжимают вырубной матрицей по периметру, Отлггчагощиггся тем, что, с целью осуществления чистовой вырубки деталей из средне- и малопластичных металлов, заготовку вырубают с припуском, после чего сжи20 мают по периметру, а затем обрезают припуск.
