Способ получения карбоксилорганокремнезема
Иллюстрации
Реферат
206580

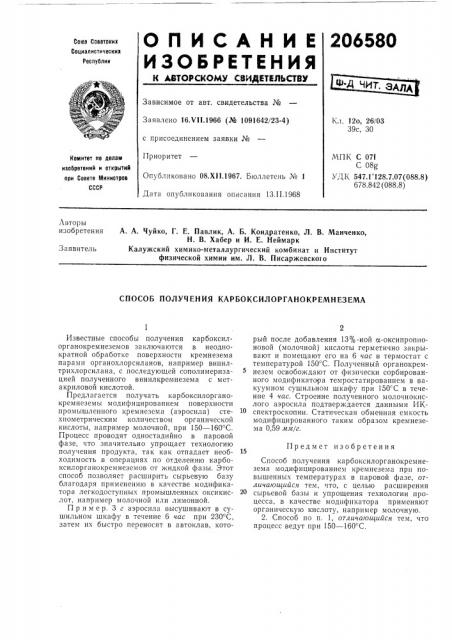

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
®.4 ЧИт. ЗАЛА
Зависимое от авт. свидетельства №
Заявлено 16.VI I.1966 (№ 1091642/23-4) с присоединением заявки №
Приоритет
Опубликовано 08,XII.1967. Бюллетень № 1
Кл. 12о, 26/03
39с, 30
МПК С Oif
С 08g
У 1К 547.1 128 7 07(088 8) 678.842 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Дата опубликования описания 13 11.1968
Авторы изобретения
A. А. Чуйко, Г. Е. Павлик, А. Б. Кондратенко, Л. В. Манченко, Н. В. Хабер и И. Е. Неймарк
Калужский химико-металлургический комбинат и Институт физической химии им. Л. В. Писаржевското
Заявитель
СПОСОБ ПОЛУЧЕНИЯ КАРБОКСИЛОРГАНО КРЕМНЕЗЕМА
Известные способы получения карбоксилорганокремнеземов заключаются в неоднократной обработке поверхности кремнезема парами органохлорсиланов, например винилтрихлорсилана, с последующей сополимеризацией полученного винилкремнезема с метакриловой кислотой.
Предлагается получать карбоксилорганокремнеземы модифицированием поверхности промышленного кремнезема (аэросила) стехиометрическим количеством органической кислоты, например молочной, при 150 — 160 С.
Процесс проводят одностадийно в паровой фазе, что значительно упрощает технологию получения продукта, так как отпадает необходимость в операциях по отделению карбоксилорганокремнеземов от жидкой фазы. Этот способ позволяет расширить сырьевую базу благодаря применению в качестве модификатора легкодоступных промышленных оксикислот, например молочной или лимонной.
Пример. 3 г аэросила высушивают в сушильном шкафу в течение 6 час при 230 С, затем их быстро переносят в автоклав, который после добавления 13%-ной а-оксипропионовой (молочной) кислоты герметично закрывают и помещают его на 6 час в термостат с температурой 150 С. Полученный органокрсмнезем освобождают от физически сорбированного модификатора темростатированием в вакуумном сушильном шкафу при 150"С в течение 4 час. Строение полученного молочнокислого аэросила подтверждается данными ИКспектроскопии. Статическая обменная емкость модифицированного таким образом кремнезема 0,59 и,и/г.
Предмет изобретения
Способ получения карбоксилорганокремнезема модифицированием кремнезема при повышенных температурах в паровой фазе, отлича ощийся тем, что, с целью расширения сырьевой базы и упрощения технологии процесса, в качестве модификатора применяют органическую кислоту, например молочную.
2. Способ по п. 1, отличатощийся тем, что процесс ведут при 150 — 160 С.
