Способ обкатки роликами выпукло-вогнутых поверхностей кругового профиля

Способ обкатки роликами выпукло-вогнутых поверхностей кругового профиля

Иллюстрации

Показать все

Реферат



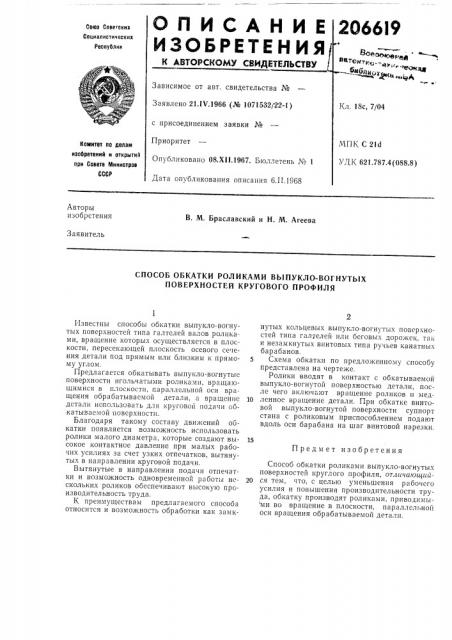

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Сопиалистическик

Республик

8""-тз атоеиу выть;, 1вааб втуз и и о з (Зависимое от авт. свидетельства №

Заявлено 21ЛЧ.1966 (№ 1071532/22-1) с присоединением заявки №

Приоритет

Опубликовано 08.XII.1967. Бюллетень № 1

Дата опубликования описания 6.11.1968

18с, 7/04

K. С 21d у 621.787.4 (088.8) Конитет по делзи изобретений и открытий при Совете Мииистрое

СССР

Авторы изобретения

В. М. Браславский и Н. М. Агеева

Заявитель

СПОСОБ ОБКАТКИ РОЛИКАМИ ВЫПУКЛО-ВОГНУТЫХ

ПОВЕРХНОСТЕЙ КРУГОВОГО ПРОФИЛЯ

Предмет изобретения

Известны способы обкатки выпукло-вогнутых поверхностей типа галтелей валов ролика ми, вращение которых осуществляется в плоскости, пересекающей плоскость осевого сечения детали под прямым или близким к прямому углом.

Предлагается обкатывать выпукло-вогнутые поверхности игольчатыми роликами, вращающимися в плоскости, параллельной оси вращения обрабатываемой детали, а вращение детали использовать для круговой подачи об,катываемой поверхности.

Благодаря такому составу. движений обкатки появляется возможность использовать ролики малого диаметра, которые создают высокое контактное давление при малых рабочих усилиях за счет узких отпечатков, вытянутых в направлении круговой подачи.

Вытянутые в направлении подачи отпечатки и Возможность одновременнои p200TbI нескольких роликов обеспечивают высокую производительность труда.

К преимуществам предлагаемого способа относится и возможность обработки как замкнутых кольцевых выпукло-вогнутых поверхностей типа галтелей или беговых дорожек, так и незамкнутых винтовых типа ручьев канатных барабанов.

5 Схема обкатки по предложенному способу представлена на чертеже.

Ролики вводят в контакт с обкатываемой выпукло-вогнутой поверхностью детали, после чего включают вращение роликов и мед1о ленное вращение детали. При обкатке винтовой выпукло-вогнутой поверхности суппорт стана с роликовым приспособлением подают вдоль оси барабана на шаг винтовой нарезки.

Способ обкатки роликами выпукло-вогнутых поверхностей круглого профиля, отличающий20 ся тем, что, с целью уменьшения рабочего усилия и повышения производительности труда, обкатку производят роликами, приводимы ми во вращение в плоскости, параллельной оси вращения обрабатываемой детали, 206619

Р;дакгор П. Середин

Заказ 4691/11 Тираж 530 Подписное

1111ИР1ПИ Когиитета по делаги изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2

Составитель Шевченко

Текред Т. П. Курилко

Корректоры: О. Б. Тюрина и И. Л. Кириллова
