Контактная пара для электрических коммутационных аппаратов

Контактная пара для электрических коммутационных аппаратов

Иллюстрации

Показать все

Реферат

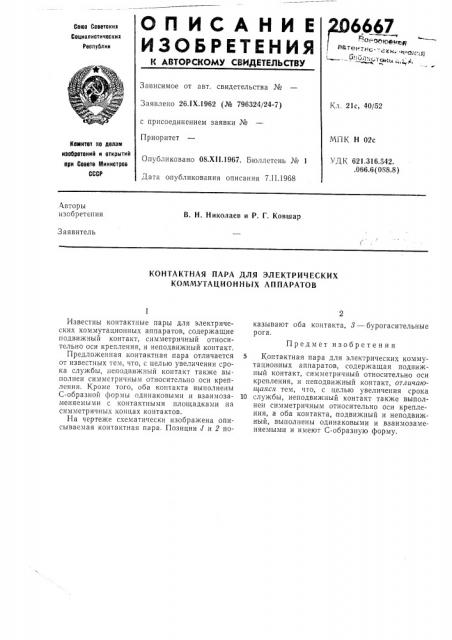

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

И АВТОР СКОМУ СВИДЕТЕЛЬСТВУ

Союа Соеетскик

Социал истическик

Республик

Зависимое от авт. свидетельства №

Заявлено 26.1Х.1962 (№ 796324/24-7) Кл. 21с, 40/52 с присоединением заявки №

Приоритет

МПК Н 02с

УДК 621,316.542. .066,6 (088.8) Комитет оо делам изобретений и открытий ори Совете алинистроа

СССР

Опубликовано 08.XII.1967. Бюллетень № 1

Дата опубликования описания 7.11.1968

Авторы изобретения

В. Н. Николаев и Р. Г. Ковшар

Заявитель

КОНТАКТНАЯ ПАРА ДЛЯ ЭЛЕКТРИЧЕСКИХ

КО/И ЧУТАЦИОННЫХ АППАРАТОВ казывают оба контакта, 3 — бурогасительные рога.

Предмет изобретения

5 Контактная пара для электрических коммутационных аппаратов, содержащая подвижный контакт, симметричный относительно оси крепления, и неподвижный контакт, отличаюн1аясл тем, что, с целью увеличения срока

10 службы, неподвижный контакт также выполнен симметричным относительно оси крепления, а оба контакта, подвижный и неподвижный, выполнены одинаковыми и взаимозаменяемыми и имеют С-образную форму.

Известны контактные пары для электрических коммутационных аппаратов, содержащие подвижный контакт, симметричный относительно оси крепления, и неподвижный контакт.

Предложенная контактная пара отличается от известных тем, что, с целью увеличения срока службы, неподвижный контакт также выполнен симметричным относительно оси крепления. Кроме того, оба контакта выполнены

С-образной формы одинаковыми и взаимозаменяемыми с контактными площадками на симметричных концах контактов.

На чертеже схематически изображена описываемая контактная пара. Позиции 1 и 2 по6667 ОО НМ a re p па тен.;„-. -,. екк ы» м>аъ!Г«,е с

— ..онбп;; -,т., 4

% 1м му с е

Составитель И. Ивановская

Редактор Е. А, КРечетова Техред Л. Я, Бриккер Корректоры: Т. Т1. Лаврухина и Т. Д. Чунаева

Заказ 4686/5 Тираж 530 Подписное

Ц!-!!4ИПИ Комитета но делам изобретений и открытий при Совете Министров СССР

Мо ква, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
