Способ фазировки проводов
Патент 206704
Классы МПК
Способ фазировки проводов
Иллюстрации
Реферат
296704

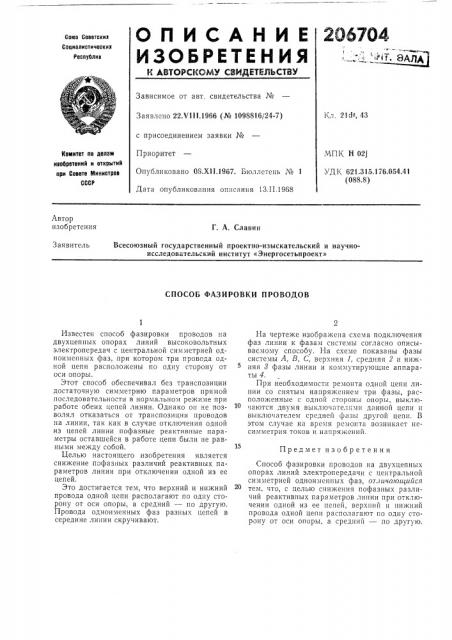

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Респуолик
I х
I Ф °
Зависимое от авт. свидетельства №
Кл, 21оз. 43
Заявлено 22.М11.1966 (№ 1098816/24-7) с присоединением заявки №
Приоритет
Опубликовано 08.Х11.1967. Бюллетень № 1
Дата опубликования описания 13.I I.1968
МПК Н 02) Комитет по делам ивобретеннй H открытий при Совете Министров
СССР
УДК 621.315,176.054.41 (088.8) Автор изобретения
Г. А. Славин
Всесоюзный государственный проектно-изыскательский и научноисследовательский институт «Энергосетьпроект»
Заявитель
СПОСОБ ФАЗИРОВКИ ПРОВОДОВ
Предмет изобретения
Известен способ фазировки проводов на двухцеппых опорах линий высоковольтных электропередач с центральной симметрией одноименных фаз, при котором три провода одной цепи расположены по одну сторону от оси опоры.
Этот способ обеспечивал без транспозиции достаточную симметрию параметров прямой последовательности в нормальном режиме при работе обеих цепей линии. Однако оп не позволял отказаться от транспозиции проводов на линии, так как в случае отключения одной из цепей линии пофазные реактивные параметры оставшейся в работе цепи были не равными между собой.
Целью настоящего изобретения является снижение пофазных различий реактивных параметров линии при отключении одной из ее цепей, Это достигается тем, что верхний и нижний провода одной цепи располагают по одну сторону от оси опоры, а средний — по другую.
Провода одноименных фаз разных цепей в середине линии скручивают.
На чертеже изображена схема подключения фаз линии к фазам системы согласно описываемому способу. На схеме показаны фазы системы А, В, С, верхняя 1, средняя 2 и нижняя 8 фазы линии и коммутирующие аппараты 4.
При необходимости ремонта одной цепи линии со снятым напряжением три фазы, расположенные с одной стороны опоры, выключаются двумя выключателями данной цепи и выключателем средней фазы другой цепи. В этом случае на время ремонта возникает несимметрия токов и напряжений.
Способ фазировки проводов на двухцепных опорах линий электропередачи с центральной симметрией одноименных фаз, отличаюшийся тем, что, с целью снижения пофазных различий реактивных параметров линии при отключении одной из ее цепей, верхний и нижний провода одной цепи располагают по одну сторону от оси опоры, а средний — по другую.
206704
Я В4
Заказ 4671/15 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Составитель Январева
Редактор Е. А. Кречетова Техред Л. Я. Бриккер
Корректоры: Т. П. Лаврухина и С. А. Башлыкова
