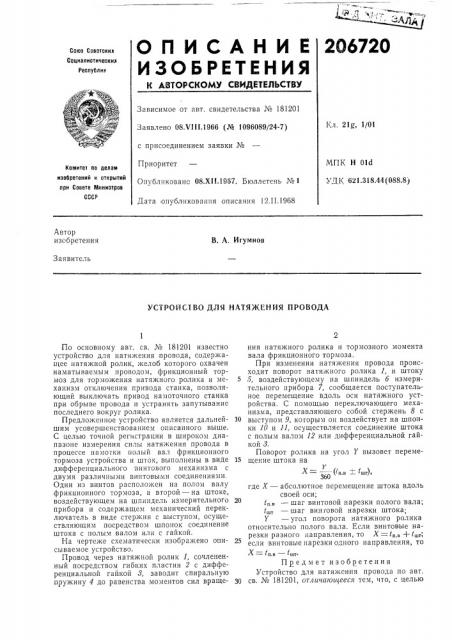

О П И С А Н И Е 206720

ИЗОБРЕТЕНИЯ

IK АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹ 181201

Заявлено 08.И111966 (№ 1096089/24-7) с присоединением заявки №

Приоритет

Опубликовано 08.Х11.1967. Бюллетень №1

Кл. 21, 1/01

МПК Н ОИ

УДК 621.318.44 (088.8) Комитет по делам изобретеиий и открытий при Совете й1ииистров

CCt,P

Дата опубликования описания 12.II.1968

Автор изобретения

В. А. Игумнов

Заявитель

УСТРОЙСТВО ДЛЯ НАТЯЖЕНИЯ ПРОВОДА

По основному авт. св. ¹ 181201 известно устройство для натяжения провода, содержащее натяжной ролик, желоб которого охвачен наматываемым проводом, фрикционный тормоз для "îðìîæåíèÿ натяжного ролика и механизм отключения привода станка, позволяющий выключать привод намоточного станка при обрыве провода и устранять запутывание последнего вокруг ролика.

Предложенное устройство является дальнейшим усовершенствованием описанного выше.

С целью точной регистрации в широком диапазоне измерения силы натяжения провода в процессе намотки полый вал фрикционного тормоза устройства и шток, выполнены в виде дифференциального винтового механизма с двумя различными винтовыми соединениями.

Один из винтов расположен на полом валу фрикционного тормоза, а второй — на штоке, воздействующем на шпиндель измерительного прибора и содержащем механический переключатель в виде стержня с выступом, осуществляющим посредством шпонок соединение штока с полым валом или с гайкой.

На чертеже схематически изображено описываемое устройство.

Провод через натяжной ролик 1, сочлененный посредством гибких пластин 2 с дифференциальной гайкой 8, заводит спиральную пружину 4 до равенства моментов сил вращения натяжного ролика и тормозного момента вала фрикционного тормоза.

При изменении натяжения провода происходит поворот натяжного ролика 1, и штоку

5, воздействующему на шпиндель б измерительного прибора 7, сообщается поступательное перемещение вдоль оси натяжного устройства. С помощью переключающего механизма, представляющего собой стержень 8 с выступом 9, когорым он воздействует на шпонки (О и 11, осуществляется соединение штока с полым валом 12 или дифференциальной гайкой 8.

Поворот ролика на угол У вызовет переме15 щение штока на

Y — (- п.в /шт)

360 где Х вЂ” абсолютное перемещение штока вдоль своей оси; — шаг винтовой нарезки полого вала; — шаг винтовой нарезки штока;

У вЂ” угол поворота натяжного ролика относительно полого вала. Если винтовые нарезки разного направления, то Л = t„„„+ /,; если винтовые нарезки одного направления, то

- — /п.в /шт

Пуедмет изобретения

Устройство для натяжения провода по авт.

З0 св. № 181201, отличающееся тем, что, с целью

206720

Составитель Лепехина

Редактор Е. Кречетова Техред Л. Я. Бриккер Корректоры: T. Б. Лаврухина и T. Д. Чунаева

Заказ 4670/5 Тираж 530 Подписное

ЦНИИПИ Комитета по дслам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2

3 точной регистрации в широком диапазоне измерения силы натяжения провода, полый вал фрикционного тормоза и шт ок, соединенные гайкой, выполнены в виде дифференциального винтового механизма с двумя различными винтовыми соединениями, причем один из винтов расположен на полом валу фрикционного тормоза, а второй винт — на штоке, воздействующем на шпиндель измерительного прибора и содержащем механический переключатель в виде стержня с выступом, осуществляющим

5 посредством шпонок соединение штока с полым валом или гайкой.
