Реферат



Союз Советскив

Сациалистически11

Республик

М

11т ЗАЛА1

Зависимое от авт. свидетельства М

Ел 21-, 2110

Заявлено 20.1.1965 (¹ 940032/26-25) с присоединением заявки М

МГ1К 6 21

Приоритет

Комитет по делам изаоретеиий и открытий при Совете Мииистров

СССР

УДК 621.039.556(088.8) Оп блпквано ОЗ.Х11.1961 . Бюллетень ¹ 1 ! Дата опублико Hnnÿ описания 12.П.1968

Лвторы и",néðnlåíèi! A. 11t. Аллахвердов, Г. И. Кирьянов, В. A. Иовосел; цсв, В. В. Почуев, A. В, 111урыгин и И. А. 1:;армаков

Заявитель Всесоюзнь1Й научно-исследовате bKIIII ijHcTEITyj рад и1ационной TQxHIIKII

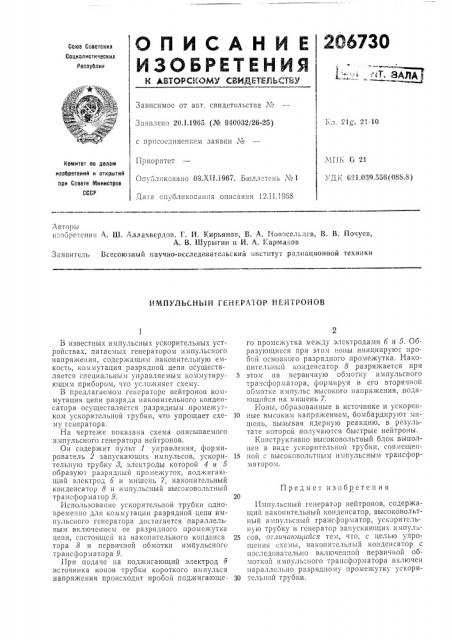

ИМПУЛЬСНЬ1И ГЕНЕРАТОР ИЕЙТРОИОВ

Предмет изобретения

В известных импульсных ускорительных устройствах, питаемых генератором импульсного напряжения, содержащим накопительную емкость, коммутация разрядной цепи осуществляется специальным управляемым коммутирующим прибором, ITQ усложняет схему.

В предлагаемом генераторе нейтронов коммутация цепи разряда накопительного конденсатора осуществляется разрядным промежутком ускорительной трубки, что упрощает схему генератора.

На чертеже показан" схема описываемого

H. ÷nyëüñíîãî генератора нейтронов.

Он содержит пульт 1 управления, формирователь 2 запускающих импульсов, ускорительную трубку 8, электроды которои 4 и 5 образуют разрядный промежуток, под>кига1Ощий электрод 6 и мишень 7, накопительный конденсатор 8 и импульсный высоковольтный трансформатор 9.

Использование ускорительной трубки одновременно для коммутации разрядной цепи импульсного генератора достигается параллельным включением ее разрядного промежутка цепи, состоящей из накопительного конденса тора 8 и первичной обмотки импульсногс трансформатора 9.

При подаче на поджигающий электрод о источника ионов трубки короткого wlnyльса напряжения происходит пробой поджигающсго промежутка между электродами б и б. Образующиеся при этом ионы инициируют пробои основного разрядного промежутка, Накопительный конденсатор 8 разряжается при

5 этом па первичную обмотку импульсного трансформатора, формируя в его вторичной

Оомотке илlпу льс Высокого напряжения, пода ощпйся на мишень 7.

Ионы, образованные B источнике и ускорен10 пые высоким напряжением, бомбардируют мишень, вызывая ядерную реакцию, в результате которой получаются быстрые нейтроны.

Конструктивно высоковольтный блок выполнен в виде ускорительной трубки, совмещен15 11ой с высо1ьовольтпым импульсным трансформатором.

Импульсный генератор нейтронов, содержащнй накопительный конденсатор, высоковольтный импульсный трансформатор, ускорительную трубку и генератор запускающих импуль25 сов, Огличаюи1ийся тем, что, с целью упрощения схемы, паког1ительный конденсатор с последовательно включе1шой первичной обмоткой импульсного трансформатора вкл1очен параллельно разрядному промежутку ускори30 тельной трубки.

206730
