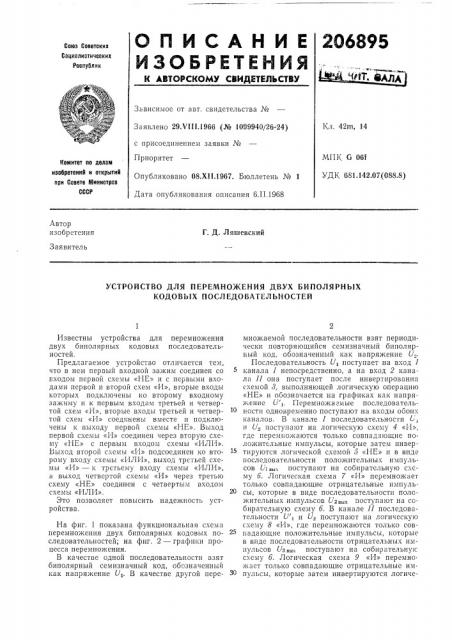

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

I.

® ®ЛЛЛ

Зависимое от авт. свидетельства ¹

Заявлено 29.Vf11.1966 (№ 1099940/26-24) с присоединением заявки №

Приоритет

Опубликовано 08.Х111967. Бюллетень № 1

Дата опубликования описания б.П.1968

Кл. 42пт, 14

МПК G 06f

УДК 681.142.07(088.8) Комитет по делам изобретений и открытий

flpH Совете QHHNGTQOB

СССР

Автор изобретения

Г. Д. Ляшевский

Заявитель

УСТРОЙСТВО ДЛЯ ПЕРЕМНОЖЕНИЯ ДВУХ БИПОЛЯРНЫХ

КОДОВЬ1Х ПОСЛЕДОВАТЕЛbHOCTEA

Известны устройства для перемножения двух биполярных кодовых последовательностей.

Предлагаемое устройство отличается тем, что в нем первый входной зажим соединен со гходом первой схемы «НЕ» и с первыми входами первой и второй схем «И», вгорые входы которых подключены ко второму входному зажиму и к первым входам третьей и четвертой схем «И», вторые входы третьей и четвертой схем «И» соединены вместе и подключены к выходу первой схемы «НЕ». Выход первой схемы «И» соединен через вторую схему «НЕ» с первым входом схемы «ИЛИ».

Выход второй схемы «И» подсоединен ко второму входу схемы «ИЛИ», выход третьей схемы «И» — к третьему входу схемы «ИЛИ», а выход четвертой схемы «И» через третью схему «НЕ» соединен с четвертым входом схемы «ИЛИ».

Это позволяет повысить надежность устройства.

На фиг. 1 показана функциональная схема перемножения двух биполярных кодовых последовательностей; на фиг. 2 — графики процесса перемножения.

В качестве одной последовательности взят биполярный семизначный код, обозначенный как напряжение Uz. В качестве друтой перемножаемой последовательности взят периодически повторяющийся семизначный биполярный код. обозначенный как напряжение U .

Последовательность U> поступает на вход 1 канала I непосредственно, а на вход 2 канала 11 она поступает после инвертирования схемой 8, выполняющей логическую операцию

«НЕ» и обозначается на графиках как напряжение U,, Перемножазмые последовательности одновременно поступают на входы обоих каналов. В канале 1 последовательности и Ua поступают на логическую схему 4 «И», где перемножаются только совпадающие положительные импульсы, которые затем инвертируются логической схемой 5 «НЕ» и в виде последовательности положительных импульсов Ul „„поступают на собирательную схему 6. Логическая схема 7 «I I» перемножает только совпадающие отрицательные импульсы, которые в виде последовательности положительных импульсов Uz„„поступают на собирательную схему 6. В канале 11 последовательности Ь, и Ua поступают на логическую схему 8 «И», где перемножаются только совг адающие положительные импульсы, которые в виде последовательности отрицательных импульсов Ua,, поступают на собирательную схему б. Логическая схема 9 «И» перемно жает только совпадающие отрицательные импульсы, которые затем инвертируются логиче206895

Таблица

10 аб — 1 — 1

1 — 1 — 1

1 — 1

1 — 1

4 2

Cl,Ьа.

Cl; &х

Щ д и байк о

44 AlS

Типография, пр. Сапунова, 2.„3:4 P:, ской схемой--10«НЕ» и в виде последовательности отрицательньф импульсов U4,,,- поступают на собирательную схему б.

Такйм образом, осуществляется перемножение двух биполярных кодовых последовательностей по правилу, указанному в таблице 1.

На сооирательной схеме б получается семизначная биполярная кодовая последовательность U», которая представляет собой результат перемножения последовательностей по правилу, приведенному в таблице 1.

Предлагаемое изобретение расширяет технические возможности устройств перемножения, выполненных на логических элементах позволяет применять в корреляционных устройствах видеосигналы с активной паузой, что увеличивает их помехоустойчивость в четыре раза по мощности, и упрощает блок перемножителей в корреляционных устройствах дискретной обработки кодовых сигналов. Упрощение состоит в том, что не требует преобразования биполярных кодовых последовательностей в соответствующие мснополярные последовательности с перемножением их друг на друга и последующим суммированием.

Предмет изобретения

Устройство для перемножения двух биполярных кодовых последовательностей, содержащее схемы «И», «НЕ» и «ИЛИ», отличаюи1ееся тем, что, с целью повышения надеж15 нссти, в нем первый входной зажим соединен со входом первой схемы «НЕ» и с первыми входами первой и второй схем «И», вторые входы которых подключены ко второму входному зажиму и к первым входам третьей и

20 четвертой схем «И», вторые входы третьей и четвертой схем «И» соединены вместе и подключены к,входу;первой схемы «НЕ»,,выход первой схемы «И» соединен через вторую схему «НЕ» с первым входом схемы «ИЛИ», 25 выход второй схемы «И» подсоединен ко второму входу схемы «ИЛИ», выход третьей схемы «И» подключен к третьему входу схемы «ИЛИ», а выход четвертой схемы «И» через третью схему «НЕ» соединен с четверЗ0 тым входом схемы «ИЛИ».
