206916

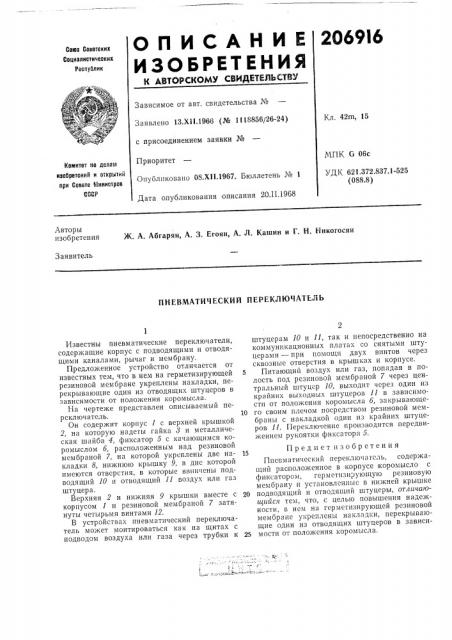

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетоких

Социзлистичеоких

Республик

Зависимое от авт. свидетельства №

Заявлено 13.Х11.1966 (№ 1118856/26-24) с присоединением заявки №

Приоритет

Опубликовано OS.Х11.1967. Бюллетень № 1

Дата опубликования описания 20.11.1968

Кл. 42m, 15

МПК С 06с

УДК 621.372.837.1-525 (O88.8) Комитет по делам изобретений и открытий при Совете Инииотров

СССР

Авторы изобретения

Ж. А. Абгарян, А. 3. Егоян, А. Л. Кашин и Г. Н. Никогосян

Заявитель

П Н ЕВМАТИЧ ЕСКИ Й ПЕРЕКЛЮЧАТЕЛЬ

Известны пневматические переключатели, содержащие корпус с подводящими и отводящими каналами, рычаг и мембрану.

Предложенное устройство отличается от известных тем, что в нем на герметизирующей резиновой мембране укреплены накладки, перекрывающие один из отводящих штуцеров в зависимости от положения коромысла.

На чертеже представлен описываемый персключатель.

Он содержит корпус 1 с верхней крышкой

2, на которую надеты гайка 8 и металлическая шайба 4, фиксатор 5 с качающимся коромыслом б, расположенным над резиновой мембраной 7, на которой укреплены две накладки 8, нижнюю крышку 9, в дне которой имеются отверстия, в которые ввинчены подводящий 10 и отводящий 11 воздух или газ штуцер а.

Верхняя 2 и нижняя 9 крышки вместе с корпусом 1 и резиновой мембраной 7 затянуты четырьмя винтами 12.

В устройствах пневматический переключатель может монтироваться как на щитах с подводом воздуха или газа через трубки к штуцерам 10 и 11, так и непосредственно на коммуникационных платах со снятыми штуцерами — при помощи двух винтов через сквозные отверстия в крышках и корпусе.

5 Питающий воздух или газ, попадая в полость под резиновой мембраной 7 через центральный штуцер 10, выходит через один из крайних выходных штуцеров 11 в зависимости от положения коромысла б, закрывающеIO го своим плечом посредством резиновой мембраны с накладкой один из крайних штуцеров 11. Переключение производится передвижением рукоятки фиксатора 5.

Предмет изобретения

Пневматический переключатель, содержащий расположенное в корпусе ко ромысло с фиксатором, герметизирующую резиновую мембрану и установленные в нижней крышке

20 подводящий и отводящий штуцеры, отличаюитийся тем, что, с целью повышения надежности, B нем на герметизирующей резиновой мембране укреплены накладки, перекрывающие один из отводящих штуцеров в зависи25 мости от положения коромысла.
