Реферат

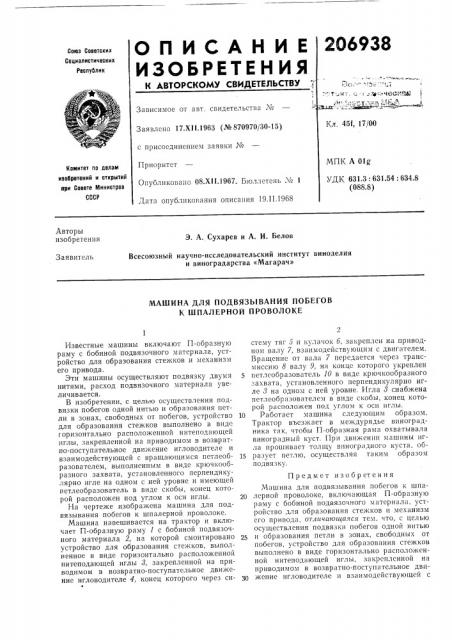

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17,Х11.1963 (№ 870970/30-15) с присоединением заявки №

Приоритет

Опубликовано 08.Х11.1967. Бюллетень ¹ 1

Дата опубликования описания 19.II.1968

Кл, 45f, 17/00

МПК А Olg

УДК 631,3: 631.54: 634.8 (088.8) Комитет по делам изобретений и открытий лри Совете Министров

СССР

Авторы изобретения

Э. А. Сухарев и А. И. Белов

Заявитель

Всесоюзный научно-исследовательский институт виноделия и виноградарства «Магарач»

МАШИНА ДЛЯ ПОДВЯЗЫВАНИЯ ПОБЕГОВ

К ШПАЛЕРНОЙ ПРОВОЛОКЕ

Известные машины включают П-образную раму с бобиной подвязочного материала, устройство для образования стежков и механизм его привода.

Эти машины осуществляют подвязку двумя нитями, расход подвязочного материала увеличивается.

В изобретении, с целью осуществления подвязки побегов одной нитью и образования петли в зонах, свободных от побегов, устройство для образования стежков выполнено в виде горизонтально расположенной нитеподающей иглы, закрепленной на приводимом в возвратно-поступательное движение игловодителе и взаимодействующей с вращающимся петлеобразователем, выполненным в виде крючкообразного захвата, установленного перпендикулярно игле на одном с ней уровне и имеющей петлеобразователь в виде скобы, конец которой расположен под углом к оси иглы.

На чертеже изображена машина для подвязывания побегов к шпалерной проволоке.

Машина навешивается на трактор и включает П-образную раму 1 с бобиной подвязочного материала 2, на которой смонтировано устройство для образования стежков, выполненное в виде горизонтально располо>кенной нитеподающей иглы >, закрепленной на приводимом в возвратно-поступательное движение игловодителе 4, конец которого через систему тяг 5 и кулачок 6, закреплен на приводном Ба!у 7, Взаимодействующим с двигателем.

Вращен!!с от вала 7 передается через трансмиссию 8 валу 9, на конце которого укреплен

5 петлсобразоватсль 10 в виде крючкообразного захвата, установленного перпендикулярно игле Ä3 на одном с ней уровне. Игла > снабжена петлеобразователем в виде скобы, конец которой расположен под углом к оси иглы.

10 Работает машина следующим образом.

Трактор въез>кает в междурядье виноградника так, чтобы П-образная рама охватывала виноградный куст. Прп движении машины игла прошивает толщу виноградного куста, об15 разует петлю, осуществляя таким образом подвязку.

Предмет изобретения

Машина для подвязывания побегов к шпа20 лсрной проволоке, включающая П-образную раму с бобиной подвязочного материала, устройство для образования стежков и механизм его привода, отличающаяся тем, что, с целью осуществления подвязки побегов одной нитью

25 и образования петли в зонах, свободных от побегов, устройство для образования стежков выполнено в виде горизонтально расположенной нитеподающей иглы, закрепленной на приводимом в возвратно-поступательное движение игловодителе и взаимодействующей с

206938

Составитель Л. Ясаков

Редактор М. А. Полянинов Тскред А. А. Качышникова Ь;орректоры: Е. Ф. Полионова и А. П. Татаринцева

3. .>а аз 4б99)3 Тираж 590 Подписное

ЦНИИПИ Козпыета по де IBv изобретений н открытий прп Сове|е Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 вращающимся петлеобразователем, выполненным в виде крючкообразного захвата, установленного перпендикулярно игле на одном с ней уровне и имеющей петленаправитель.

2. Машина по п. 1, отлича(ои1аяся тем, что петленаправптель выполнен в виде скобы, конец которой расположен под углом к оси иглы.
