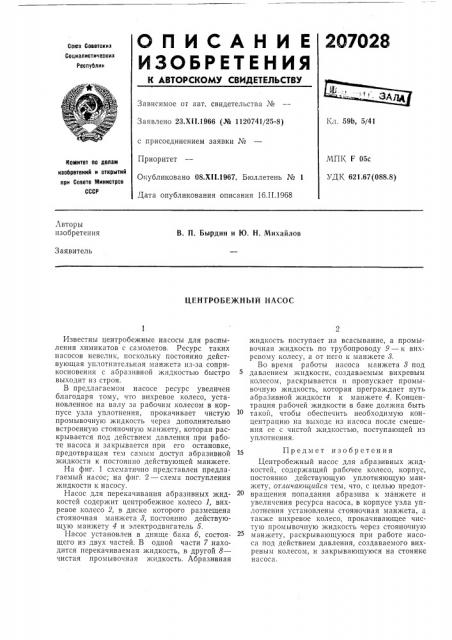

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ
Сок>з Советских
Социалистических
Реслублин
Зависимое от авт. свидетельства чо
Заявлено 23.Xl I.1966 (№ 1120741/25-8) с присоединением заявки №
Приоритет
Опубликовано 08.Xll.1967. Бюллетень № 1
Дата опубликования описания 16.II,1968
Кл. 59b, 5/41
МП1 F 05с
УД1 621.67(088.8) комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
В. П. Бырдин и Ю, Н. Михайлов
Заявитель
ЦЕНТРОБЕЖНЫЙ НАСОС
Известны центробежные насосы для распыления химикатов с самолетов. Ресурс таких насосов невелик, поскольку постоянно действующая уплотнитсльная манжета из-за соприкосновения с аоразивной жидкостью быстро выходит из строя.
В предлагаемом насосе ресурс увеличен благодаря тому, что вихревое колесо, установленное на валу за рабочим колесом в корпусе узла уплотнения, прокачивает чистую промывочную жидкость через дополнительно встроенную стояночную манжету, которая раскрывается под действием давления при работе насоса и закрывается при его остановке, предотвращая тем самым доступ абразивной жидкости к постоянно действующей манжете.
На фиг. 1 схематично представлен предлагаемый насос; на фиг. 2 — схема поступления жидкости к н а сосу.
Насос для перекачивания абразивных жидкостей содержит центробежное колесо 1, вихревое колесо 2, в диске которого размещена стояночная манжета 8, постоянно действующую манжету 4 и электродвигатель 5.
Насос установлен в днище бака б, состоящего из двух частей. В одной части 7 находится перекачиваемая жидкость, в другой 8— чистая промывочная жидкость. Абразивная жидкость поступает на всасывание, а промывочная жидкость по трубопроводу 9 — к вихревому колесу, а от него к манжете 8.
Во время работы насоса манжета 8 под давлением жидкости, создаваемым вихревым колесом, раскрывается и пропускает промывочную жидкость, которая преграждает путь абразивной жидкости к манжете 4. Концентрация рабочей жидкости в баке должна быть такой, чтобы обеспечить необходимую концентрацию на выходс из насоса после смешения се с чистой жидкостью, поступающей из уплотнения.
15 Предмет изобретения
Центробежный насос для абразивных жидкостей, содержащий рабочее колесо, корпус, постоянно действующую уплотняющую манжету, отличающийся тем, что, с целью предотвращения попадания абразива к манжете и увеличения ресурса насоса, в корпусе узла уплотнения установлены стояночная манжета, а также вихревое колесо, прокачивающее чистую промывочную жидкость через стояночную манжету, раскрывающуюся при работе насоса под действием давления, создаваемого вихревым колесом, и закрывающуюся на стоянке насоса.
2О7028 иыАщлу
Рие. 7
