Способ имитации на авиационном тренажере
Иллюстрации
Реферат

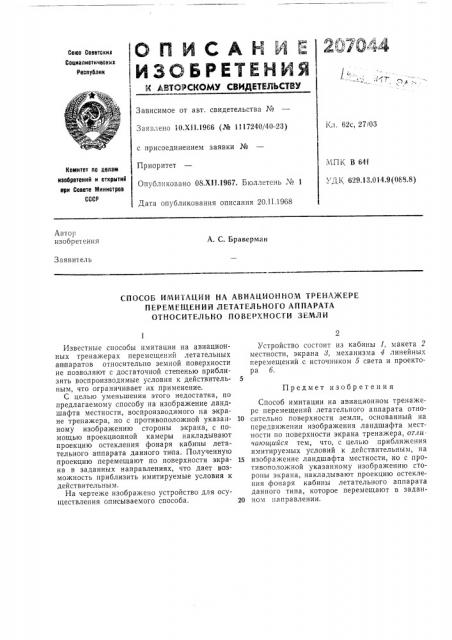

2ду О 4 ОЛЙСАРИЕ ИЗОЫ ЯтЕНИЯ
И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Gaea Саветскик
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 62с, 27/03
Заявлено 10.XI I.1966 (№ 1117240/40-23) с присоединением заявки №
Приоритет
Опубликовано 08,XII,1967. Бюллетень ¹ 1
Дата опубликования описания 20.II.1968 в 1.ПК В 64f
УД К, 629.13.014.9 (088,8) Комитет по делам изобретений и открытии при Совете Министров
СССР
Автор изобретения
A. C. Браверман
Заяви ель
СПОСОБ ИМИТАЦИИ НА АВИАЦИОННОМ TPEHAWEPE
ПЕРЕМЕЩЕНИЙ ЛЕТАТЕЛЬНОГО АППАРАТА
ОТНОСИТЕЛЬНО ПОВЕРХНОСI I4 ЗЕМЛИ
Предмет изобретения
Известные способы имитации на авиационных тренажерах перемещений летательных аппаратов относительно земной поверхности не позволяют с достаточной степенью приблизить воспроизводимые условия к действительным, что ограничивает их применение.
С целью уменьшения этого недостатка, по предлагаемому способу на изображение ландшафта местности, воспроизводимого на экране тренажера, но с противоположной указанному изображению стороны экрана, с помощью проекционной камеры накладывают проекцию остекления фонаря кабины летательного аппарата данного ти па. Полученную проекцию перемещают по поверхности экрана в заданных направлениях, что дает возможность приблизить имитируемые условия к действительным.
На чертеже изображено устройство для осуществления описываемого способа.
Устройство состоит из кабины 1, макета 2 местности, экрана 8, механизма 4 линейных перемещений с источником 5 света и проектора б.
Способ имитации на авиационном тренажере перемещений летательного аппарата отно10 сительно поверхности земли, основанный на передвижении изображения ландшафта местности по поверхности экрана тренажера, отли. чающийся тем, что, с целью приближения имитируемых условий к действительным, на
15 изображение ландшафта местности, но с противоположной указанному изображению стороны экрана, накладывают проекцию остекления фонаря кабины летательного аппарата данного типа, которое перемещают в задан20 ном направлении.
207044
Редактор Л. А. Ильина
Текред Т. П. Курилко Корректоры: Т. В. Егорова и Т. Д. Чунаева
Заказ 4695)8 Тираж 530 Подписное
ЦНИИПИ Коган тета по делам изобретений и открьггий при Совете Министров СССР
Москва, Центр, пр. Серова, д, 4
Типография, пр. Сапунова, 2
