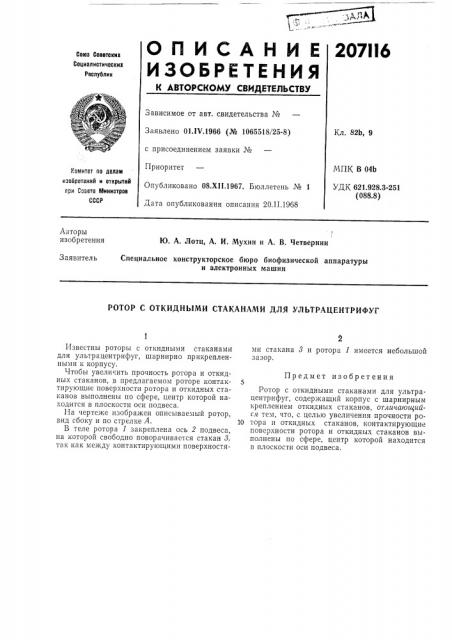

О П И С А Н И Е 207II6

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Goes Советских

Социалистических

Респу0лик

Зависимое от авт. свидетельства Л"

Заявлено 01.IV.1966 (№ 1065518/25-8) с присоединением заявки №

Приоритет

Опубликовано 08.XII.1967. Бюллетень № 1

Дата опубликования описания 20.II.1968

Кл. 82b, 9

МПК В 04b

УДК 621.928.3-251 (088.8) Комитет по делам иаобретениЯ и открытий лрл Сосете Министров

СССР

|

Ю. А. Лотц, А. И. Мухин и А. В. Четвернин

Авторы изобретения

Специальное конструкторское бюро биофизической аппаратуры и электронных машин

Заявитель

РОТОР С ОТКИДНЫМИ СТАКАНАМИ ДЛЯ УЛЬТРАЦЕНТРИФУГ

Известны роторы с откидными стаканами для ультрацентрифуг, шарнирно прикрепленными к корпусу.

Чтобы увели .ить прочность ротора и откидных стаканов, в предлагаемом роторе контактирующие поверхности ротора и откидных стаканов выполнены по сфере, центр которой находится в плоскости оси подвеса.

На чертеже изображен описываемый ротор, вид сбоку и по стрелке А.

В теле ротора 1 закреплена ось 2 подвеса, на которой свободно поворачивается стакан 8, так как между контактирующими поверхностями стакана 8 и ротора 1 имеется небольшой зазор.

Предмет изобретения

Ротор с откидными стаканами для ультрацентрифуг, содержащий корпус с шарнирным креплением откидных стаканов, отличающийся тем, что, с целью увеличения прочности ро10 тора и откидных стаканов, контактирующие поверхности ротора и откидных стаканов выполнены по сфере, центр которой находится в плоскости оси подвеса.
