Реферат



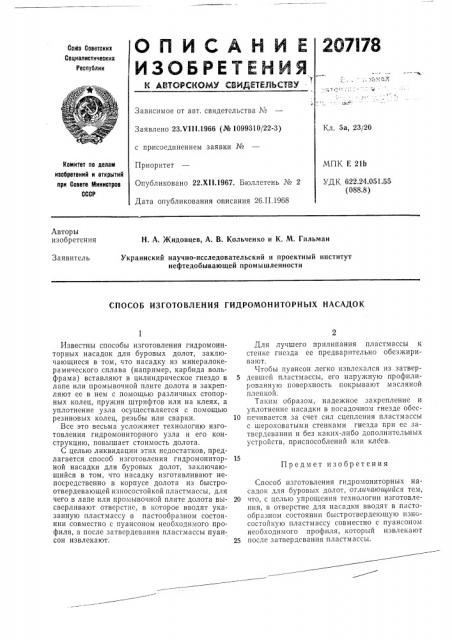

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 5а, 23j20

Заявлено 23.Ч111.1966 (№ 1099310/22-3) с пр исоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Е 21b

УДК 622.24.051.55 (088.8) Опубликовано 22.XI1.1967. Бюллетень № 2

Дата опубликования описания 2б.II.1968

Авторы изобретения

H. А, )Кидовцев, А. В. Кольченко и К. М. Гильман

Заявитель

Украинский научно-исследовательский и проектный институт нефтедобывающей промышленности

СПОСОБ ИЗГОТОВЛЕНИЯ ГИДРОМОНИТОРНЫХ НАСАДОК

Предмет изобретения

Способ изготовления гидромониторных насадок для буровых долот, отличающийся тем, 20 что, с целью упрощения технологии изготовления, в отверстие для насадки вводят в пастообразном состоянии быстротвердеющую износостойкую пластмассу совместно с пуансоном необходимого профиля, который извлекают

25 после затвердевания пластмассы.

Известны способы изготовления гидромониторных насадок для буровых долот, заключающиеся в том, что насадку из минералокерамического сплава (например, карбида вольфрама) вставляют в цилиндрическое гнездо в лапе или промывочной плите долота и закрепляют ее в нем с помощью различных стопорных колец, пружин штрифтов или на клеях, а уплотнение узла осуществляется с помощью резиновых колец, резьбы или сварки.

Все это весьма усложняет технологию изготовления гидромониторного узла и его конструкцию, повышает стоимость долота.

С целью ликвидации этих недостатков, предлагается способ изготовления гидромониторной насадки для буровых долот, заключающийся в том, что насадку изготавливают непосредственно в корпусе долота из быстроотвердевающей износостойкой пластмассы, для чего в лапе или промывочной плите долота высверливают отверстие, в которое вводят указанную пластмассу в пастообразном состоянии совместно с пуансоном необходимого профиля, а после затвердевания пластмассы пуансон извлекают.

Для лучшего прилипания пластмассы к стенке гнезда ее предварительно обезжиривают.

Чтобы пуансон легко извлекался из затвер5 девшей пластмассы, его наружную профилированную поверхность покрывают м асляной пленкой.

Таким образом, надежное закрепление и уплотнение насадки в посадочном гнезде обес10 печивается за счет сил сцепления пластмассы с шероховатыми стенками гнезда при ее затвердевании и без каких-либо дополнительных устройств, приспособлений или клеев.
