Реферат

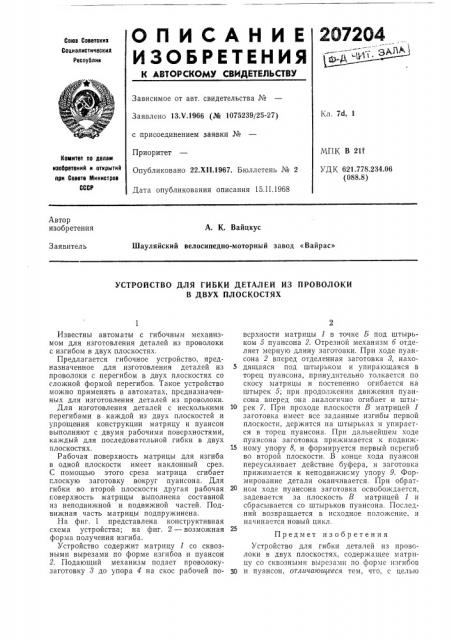

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сава Соеетскив

Социалистические

Респуйлнк

Зависимое от авт. свидетельства №

Заявлено 13.V.1966 (№ 1075239/25-27) с присоединением заявки №

Приоритет

Опубликовано 22.XII.1967. Бюллетень № 2

Дата опубликования описания 15.II.1968

Кл,7d, 1

МПК, В 21f

УДК 621.778.234.06 (088.8) Комитет по делам иаойретений и открытий ори Совете Министров

СССР

Автор изобретения

А. К. Вайцкус

Шауляйский велосипедно-моторный завод «Вайрас»

Заявитель

УСТРОЙСТВО ДЛЯ ГИБКИ ДЕТАЛЕЙ ИЗ ПРОВОЛОКИ

В ДВУХ ПЛОСКОСТЯХ

Известны автоматы с гибочным механизмом для изготовления деталей из проволоки с изгибом в двух плоскостях.

Предлагается гибочное устройство, предназначенное для изготовления деталей из проволоки с перегибом в двух плоскостях со сложной формой перегибов. Такое устройство можно применять в автоматах, предназначенных для изготовления деталей из проволоки.

Для изготовления деталей с несколькими перегибами в каждой из двух плоскостей и упрощения конструкции матрицу и пуансон выполняют с двумя рабочими поверхностями, каждый для последовательной гибки в двух плоскостях.

Рабочая поверхность матрицы для изгиба в одной плоскости имеет наклонный срез.

С помощью этого среза матрица сгибает плоскую заготовку вокруг пуансона. Для гибки во второй плоскости другая рабочая

r. 0Båðõí0ñòü матрицы выполнена составной из неподвижной и подвижной частей. Подвижная часть матрицы подпружинена.

На фиг. 1 представлена конструктивная схема устройства; на фиг. 2 — возможная форма получения изгиба.

Устройство содержит матрицу 1 со сквозными вырезами по форме изгибов и пуансон

2. Подающий механизм подает проволокузаготовку 8 до упора 4 на скос рабочей поверхности матрицы 1 в точке Б под штырьком 5 пуансона 2. Отрезной механизм б отделяет мерную длину заготовки. При ходе пуансона 2 вперед отделенная заготовка 8, нахо5 дящаяся под штырьком и упирающаяся в торец пуансона, принудительно толкается по скосу матрицы и постепенно огибается на штырек 5; при продолжении движения пуансона вперед она аналогично огибает и шты10 рек 7. При проходе плоскости В матрицей 1 заготовка имеет все заданные изгибы первой плоскости, держится на штырьках и упирается в торец пуансона. При дальнейшем ходе пуансона заготовка прижимается к подвижному упору 8, и формируется первый перегиб во второй плоскости. В конце хода пуансон переусиливает действие буфера, и заготовка прижимается к неподвижнсму упору 9. Формирование детали оканчивается. При обратном ходе пуансона заготовка освобождается, задевается за плоскость В матрицей 1 и сбрасывается со штырьков пуансона. Последний возвращается в исходное положение, и начинается новый цикл.

Предмет изобретения

Устройство для гибки деталей из проволоки в двух плоскостях, содержащее матрицу со сквозными вырезами по форме изгибов

30 и пуансон, отличающееся тем, что, с целью

207204

А-A

Составитель Л. И. Ротермель

Редактор Т. В. Данилова Техред Л. Я. Бриккер Корректоры: Н. И. Быстрова и T. Д. Чунаева

Заказ 26/5 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2 возможности изготовления деталей с несколькими перегибами в каждой плоскости и упрощения конструкции, матрица и пуансон выполнены с двумя рабочими поверхностями, каждый для последовательной гибки в двух плоскостях, рабочая поверхность матрицы, огибающая плоскую заготовку вокруг пуансона, имеет форму клина, а рабочая поверхьость, служащая для гибки во второй плоскости предварительно изогнутой заготовки, выполнена составной, причем по меньшей мере одна часть подпружинена.
