Реферат

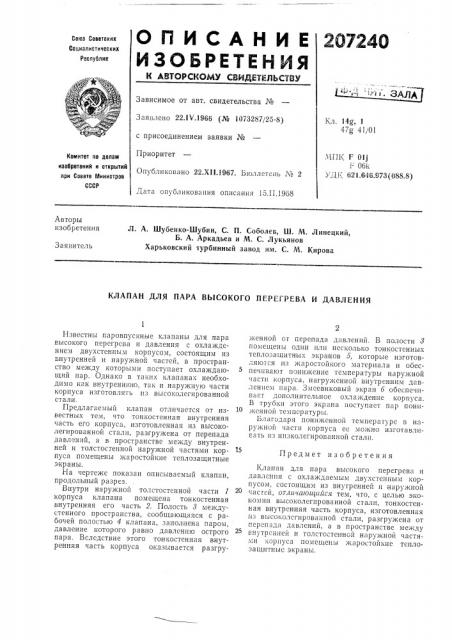

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2ОУ24О

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22Л 1/.1966 (¹ 1073287/26-8) с присоединением заявки №

Приоритет

Опубликовано 22.XII.1967. Бюллетень J¹ 2

Кл. 14, 1

470 41/01.ЧПК r- 011

1- 061;

УД1 621.646.973(088.8) Комитет по делам иаобретеиий и открытий при Совете Министров

СССР

Дата опубликования описания 15.II.1968

Авторы изобретения

Л. А. Шубенко-Шубин, С. П. Соболев, Ш. М. Линецкий, Б. А. Аркадьев и М. С. Лукьянов

Харьковский турбинный завод им. С. М. Кирова

Заявитель

КЛАПАН ДЛЯ ПАРА ВЫСОКОГО ПЕРЕГРЕВА И ДАВЛЕНИЯ

Предмет изобретения

Известны паровпускные клапаны для пара высокого перегрева и давления с охлаждением двух стенным корпусом, состоящим из внутренней и наружной частей, в пространство между которыми поступает охлаждающий пар. Однако в таких клапанах необходимо как внутреннюю, так и наружную части корпуса изготовлять из высоколегированной стали.

Предлагаемый клапан отличается от известных тем, что тонкостенная внутренняя часть его корпуса, изготовленная из высоколегированной стали, разгружена от перепада давлений, а в пространстве между внутренней и толстостенной наружной частями корпуса помещены жаростойкие теплозащитные экраны.

На чертеже показан описываемый клапан, продольный разрез.

Внутри наружной толстостенной части 1 корпуса клапана помещена тонкостенная внутренняя его часть 2. Полость 8 междустенного пространства, сообщающаяся с рабочей полостью 4 клапана, заполнена паром, давление которого равно давленгпо острого пара. Вследствие этого тонкостенная внутренняя часть корпуса оказывается разгруженной от перепада давлений. В полости 8 помещены один или несколько тонкостенных теплозащитных экранов 5, которые изготовляются из жаростойкого материала и обеспе111вают пони>кение температуры наружной части корпуса, нагруженной внутренним давлением пара. Змеевиковый экран 6 обеспечивает дополнительное охлаждение корпуса.

В трубки этого экрана поступает пар пони10 женной температуры.

Благодаря пониженной температуре в наружной части корпуса ес можно изготавливать из нпзколегированной стали.

Клапан для пара высокого перегрева и давлсп11я с охлаждаемым двухстенным кор" пусом, состоящим из внутренней и наружной часгсй, отлича ои1ийся тем, что, с целью экономии высоколегированной стали, тонкостен. ная внутренняя часть корпуса, изготовленная пз высоколсгированной стали, разгружена от перепада давлений, а в пространстве между внутрснне11 и толстостенной наружной частями корпуса помещены жаростойкие тепло. защитные экраны.

207240

Составитель Л. Цукерник

Редактор T. В. Данилова Техред Л. Я. Бриккер Корректоры: И. И. Быстрова и Т. Д, Чунаева

Заказ 26/12 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
