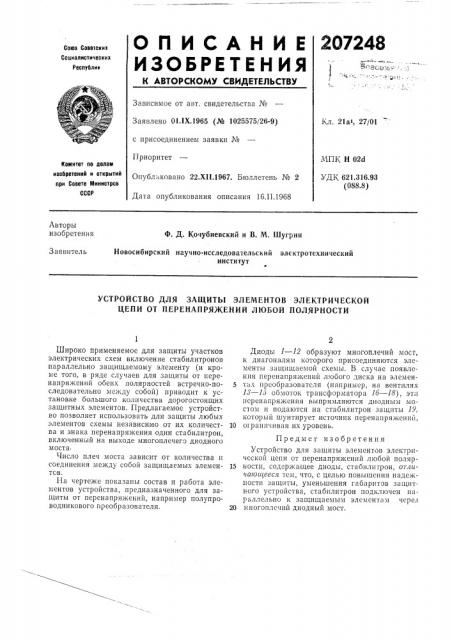

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Спев скит

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01.IX.1965 (№ 1025575/26-9) с присоединением заявки №

Приоритет

Опубликовано 22.Xll.1967. Бюллетень № 2

Дата опубликования описания 16.П.1968

Кл. 21ат, 27/01

МПК H 020

УДК 621.316.93 (088.8) йомитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Ф. Д. Кочубиевский и В. М. Шугрин

Заявитель

Новосибирский научно-исследовательский электротехнический институт

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКОЙ

ЦЕПИ ОТ ПЕРЕНАПРЯЖЕНИЙ ЛЮБОЙ ПОЛЯРНОСТИ

Широко применяемое для защиты участков электрических схем включение стабилитронов параллельно защищаемому элементу (и кроме того, в ряде случаев для защиты от перенапряжений обеих полярностей встречно-последовательно мехкду собой) приводит к установке большого количества дорогостоящих защитных элементов. Предлагаемое устройст. во позволяет использовать для защиты любых элементов схемы независимо от их количества и знака перенапряжения один стабилитрон, включенный на выходе многоплечего диодного моста

Число плеч моста зависит от количества и соединения между собой защищаемых элементсв.

На чертеже показаны состав и работа элементов устройства, предназначенного для защиты от перенапряжений, например полупроводникового преобразователя.

Диоды 1 — 12 образуют многоплечий мосг, к диагоналям которого присоединяются элементы защищаемой схемы. В случае появления перенапряжений л.обого диска на элемен5 тах преобразоватсля (например, на вентилях

18 — 15 обмоток трансформатора 16 — 18), этп перенапряжения выпрямляются диодным мостом и подаются на стабилитрон защиты 19, который шунтирует источник перенапряжений, 10 о раничивая их уровень.

Предмет изобретения

Устройство для защиты элементов электрической цепи от перенапряжений любой поляр15 кости, содержащее диоды, стабилпгрон, отлпчаюи1ееся тем, что, с целью повышения надежности защиты, уменьшения габаритов защитного устройства, стабилитрон подключен параллельно к защищаемым элемснтам через

20 многоплсчий диодный мост.

207248
