20729I

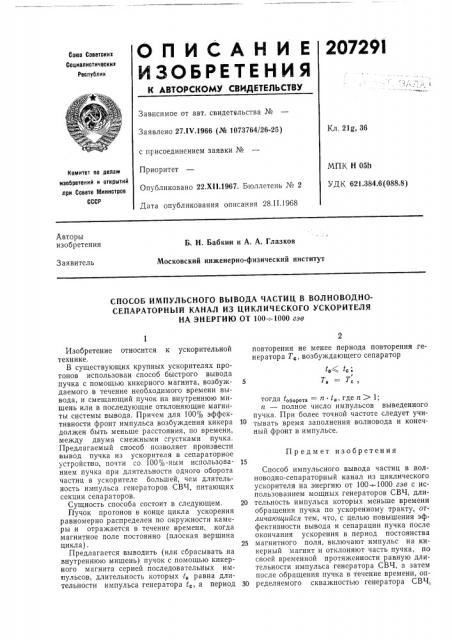

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27ЛЧ,1966 (№ 1073764/26-25) с присоединением заявки №

Приоритет

Опубликовано 22.Xll.1967. Бюллетень № 2

Дата опубликования описания 28.II.19á8

Кл. 21g 36

МПК Н 05h

УДК 621.384.6(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Б. H. Бабкин и А. А. Глазков

Московский инженерно-физический институт

Заявитель

СПОСОБ ИМПУЛЬСНОГО ВЫВОДА ЧАСТИЦ В ВОЛНОВОДНОСЕПАРАТОРНЫЙ КАНАЛ ИЗ ЦИКЛИЧЕСКОГО УСКОРИТЕЛЯ

НА ЭНЕРГИЮ ОТ 100 —:1000 гэв

Предмет изобретения

Изобретение относится к ускорительной технике, В существующих крупных ускорителях протонов использован способ быстрого вывода пучка с помощью кикерного магнита, возбуждаемого в течение необходимого времени вывода, и смещающий пучок на внутреннюю мишень или в последующие отклоняющие магниты системы вывода. Причем для 100Я эффективности фронт импульса возбуждения кикера должен быть меньше расстояния, по времени, между двумя смежными сгустками пучка.

Предлагаемый способ позволяет произвести вывод пучка из ускорителя в сепараторное устройство, почти со 100о о-ным использованием пучка при длительности одного оборота частиц в ускорителе большей, чем длительность импульса генераторов СВЧ, питающих секции сепараторов.

Сущность способа состоит в следующем.

Пучок прогонов в конце цикла ускорения равномерно распределен по окружности камеры и отражается в течение времени, когда магнитное поле постоянно (плоская вершина цикла) .

Предлагается выводить (или сбрасывать на внутреннюю мишень) пучок с помощью кикерного магнита серией последовательных импульсов, длительность которых t, равна длительности импульса генератора t, а период повторения не менее периода повторения генератора Т„возбуждающего сепаратор тогда tî 6 îрота — n ° t „rue и ) 1; и — полное число импульсов выведенного пучка. При более точной частоте следует учитывать время заполнения волновода и конечный фронт в импульсе.

Способ импульсного вывода частиц в волноводно-сепараторный канал из циклического ускорителя на энергию от 100 †: 1000 гэв с использованием мощных генераторов СВЧ, дли20 тельность импульса которых меньше времени обращения пучка по ускоренному тракту, отличающийся тем, что, с целью повышения эффективности вывода и сепарации пучка после окончания ускорения в период постоянства

25 магнитного поля, включают импульс на кикерный магнит и отклоняют часть пучка, по своей временной протяженности равную длительности импульса генератора СВЧ, а затем после обращения пучка в течение времени, оп30 ределяемого скважностью генератора СВЧ, 207291

Составитель Б. М. Попов

Редактор В. П. Мартыненко Техред А. А. Камышникова Корректоры: Е. Ф. Полионова и А. П. Васильева

Заказ 10/13 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, 2 снова подают импульс на кикерный магнит и ртклоняют другую часть пучка и так до тех пор, пока весь пучок не будет отклонен в сепараторную систему.
