Маска для наркоза
Иллюстрации
Реферат
207357

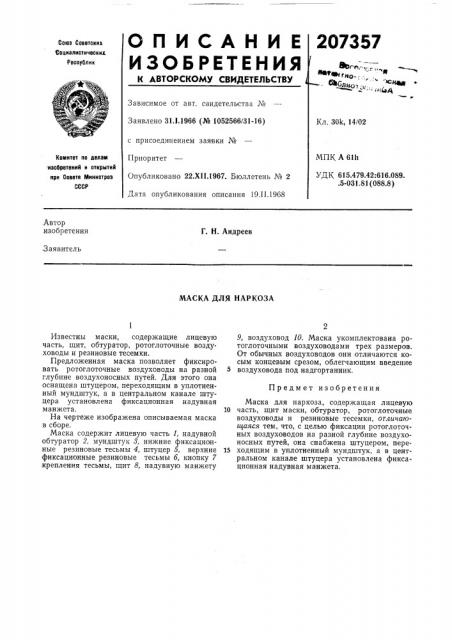

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
®О ру ®тгнр- .61 „ „, "" им
- "-"::: йд
Зависимое от авт. свидетельства ¹
Заявлено 31 1.1966 (№ 1052566/31-16) Кл. 30k, 14/02 с присоединением зая вки №
МПК А 61h
УДК 615.479.42:616.089. .5-031.81(088.8) Приоритет
Опубликовано 22.XII.1967. Бюллетень № 2
Дата опубликования описания 19.II.1968
Комитет по делам изобретеиий и открытий при Совете 1йииистров
СССР.Автор изобретения
Г. Н. Андреев
Заявитель
МАСКА ДЛЯ НАРКОЗА
9, воздуховод 10. Маска укомплектована ротоглоточными воздуховодами трех размеров.
От обычных воздуховодов они отличаются косым концевым срезом, облегчающим введение
5 воздуховода под надгортанник.
Маска для наркоза, содержащая лицевую
10 часть, щит маски, обтуратор, ротоглоточные воздуховоды и резиновые тесемки, отличаюи1аяся тем, что, с целью фиксации ротоглоточных воздуховодов на разной глубине воздухоносных путей, она снабжена штуцером, пере15 ходящим в уплотненный мундштук, а в центральном канале штуцера установлена фиксационная надувная манжета.
Известны маски, содержащие лицевую часть, щит, обтуратор, ротоглоточные возду. ховоды и резиновые тесемки.
Предложенная маска позволяет фиксировать ротоглоточные воздуховоды на разной глубине воздухоносных путей. Для этого она оснащена штуцером, переходящим в уплотненный мундштук, а в центральном канале штуцера установлена фиксационная надувная манжета.
На чертеже изображена описываемая маска в сборе.
Маска содержит лицевую часть 1, надувной обтуратор 2, мундштук 8, нижние фиксацианные резиновые тесьмы 4, штуцер 5, верхние фиксационные резиновые тесьмы б, кнопку 7 крепления тесьмы, щит 8, надувную манжету
Предмет изобретения
207357
