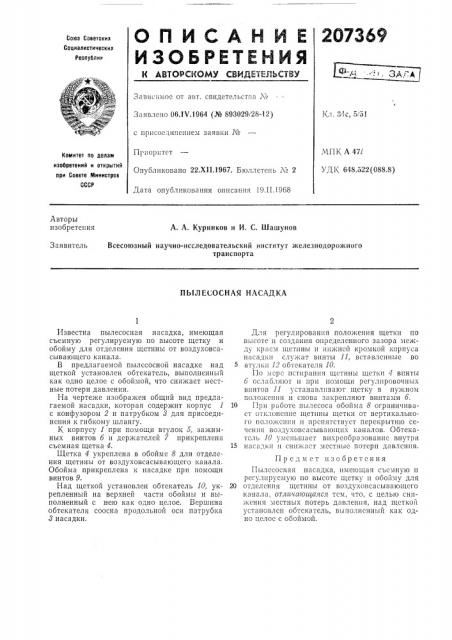

Реферат



Союз Советских

Соцналнстнческнх

Республнк

Завил мое от авт. свидетельства №

Заявлено 06.1V.1964 (№ 893029128-12) ол с,-т с присоединением заявки №

МПК А 471

УД1(648.522(088.8) П иоритст

Опубликовано 22,Х11.1967. Бюллетень \Ъ 2

Комитет по делам изобретений и открытий при Совете Мнннстров

СССР

Дата опубликования описания 19.П.! 9б8

Авторы изобретения

А. А. Курников и И, С. Шашунов

Заявитель

Всесоюзный научно-исследовательский институт железнодорожного транспорта

ПЫЛЕСОСНАЯ НАСАДКА

Известна пылесосная насадка, имеющая съемную регулируемую по высоте щетку и обойму для отделения щетины от воздуховсасывающего канала.

В предлагаемой пылесосной насадке над щеткой установлен обтекатель, выполненный как одно целое с обоймой, что снижает местные потери давления.

На чертеже изображен общий вид предлагаемой насадки, которая содержит корпус 1 с конфузором 2 и патрубком 8 для присоединения к гибкому шлангу.

К корпусу 1 при помощи втулок 5, зажимных винтов 6 и держателей 7 прикреплена съемная щетка 4.

Щетка 4 укреплена в обойме 8 для отделения щетины от воздуховсасывающего канала.

Обойма прикреплена к насадке при помощи винтов сг.

Над щеткой установлен обтекатель 10, укрепленный на верхней части обоймы и выполненный с нею как одно целое. Вершина обтекателя соосна продольной оси патрубка

3 насадки.

Для регулирования положения щетки по высотс и создания определенного зазора междУ кР гi OAI IIIOTIIHbI H нижней KPO IIIoé I

C. I x BT BIIHTBI 11, втулки 12 обтекателя 10.

По мсрс пстирания щетины щетки 1 винты

6 ослабляют и при помощи регулировочных

BIIHTOB l1 устаHBB 71IBBIOT щетку B положсгпщ и снова закрепляют винтами 6.

10 При работе пылесоса обойма 8 ограничиваст отклонение щетины щетки от вертикального положения и прспятствуст перекрытию сечения воздуховсасываюигих каналов. Обтекатель 10 уменьшает вихреобразованпс внутри

15 насадки и снижает местные потери давления.

Hp сдм ет изобретения

Пылесосная насадка, имеющая съемную и регулируемую по высоте щетку и обойму для

20 отделения щетины от воздуховсасывающего канала, отлгггагагггпяся тем, что, с целью снижения местных потерь давления, над щеткой установлен обтекатель, выполненный как QJ,но целое с обоймой.

207369
