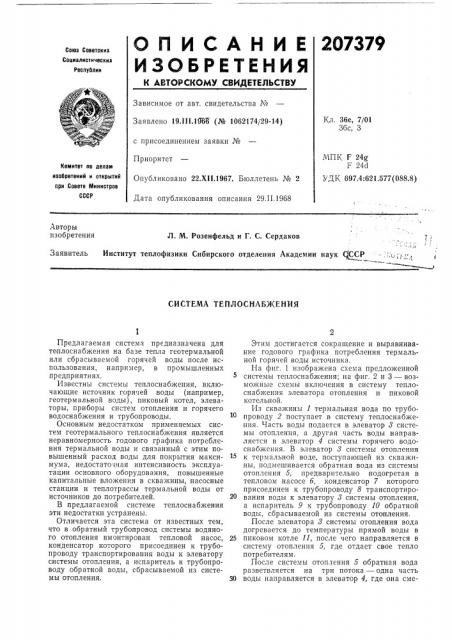

О П И С А Н И Е 207379

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 19.ill.1%6 (№ 1062174/29-14) Кл. 36е, 7/01

Збс, 3 с присоединением заявки №

Приоритет

МПК F 24g

F 24d

УДК 697.4:621.577(088.8) Комитет оо делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.XI1.1967. Бюллетень № 2

Дата опубликования описания 29.П.1968

Авторы изобретения

Л. М. Розенфельд и Г. С. Сердаков

Заявитель Институт теплофизики Сибирского отделения Академии наук ÑÐ

СИСТЕМА ТЕПЛОСНАБЖЕНИЯ

Предлагаемая система предназначена для теплоснабжения на базе тепла геотермальной или сбрасываемой горячей воды после использования, например, в промышленных предприятиях.

Известны системы теплоснабжения, включающие источник горячей воды (например, геотермальной воды), пиковый котел, элеваторы, приборы систем отопления и горячего водоснабжения и трубопроводы.

Основным недостатком применяемых систем геотермального теплоснабжения является неравномерность годового графика потребления термальной воды и связанный с этим повышенный расход воды для покрытия максимума, недостаточная интенсивность эксплуатации основного оборудования, повышенные капитальные вложения в скважины, насосные станции и теплотрассы термальной воды от источников до потребителей.

В предлагаемой системе теплоснабжения эти недостатки устранены.

Отличается эта система от известных тем, что в обратный трубопровод системы водяного отопления вмонтирован тепловой насос, конденсатор которого присоединен к трубопроводу транспортирования воды к элеватору системы отопления, а испаритель к трубопроводу обратной воды, сбрасываемой из системы отопления.

Этим достигается сокращение и выравнивание годового графика потребления термальной горячей воды источника.

На фиг. 1 изображена схема предложенной системы теплоснабжения; на фиг. 2 и 3 — возможные схемы включения в систему теплоснабжения элеватора отопления и пиковой котельной.

Из скважины 1 термальная вода по трубопроводу 2 поступает в систему теплоснабжения. Часть воды подается в элеватор 8 системы отопления, а другая часть воды направляется в элеватор 4 системы горячего водоснабжения. В элеватор 8 системы отопления к термальной воде, поступающей из скважины, подмешивается обратная вода из системы отопления 5, предварительно подогретая в тепловом насосе б, конденсатор 7 которого присоединен к трубопроводу 8 транспортиро2о вания воды к элеватору 8 системы отопления, а испаритель 9 к трубопроводу 10 обратной воды, сбрасываемой из системы отопления.

После элеватора 8 системы отопления вода догревается до температуры прямой воды в

25 пиковом котле 11, после чего направляется в систему отопления 5, где отдает свое тепло потребителям.

После системы отопления 5 обратная вода разветвляется на три потока — одна часть

ЗО воды направляется в элеватор 4, где она сме207379

Предмет изобретения

1 -I

1 1

1 И 1

1 э — 3

Жиг.3

Составитель А. Старосельская

Техред А. А, Камышникова Корректор О. Б. Тюрина

Редактор E. Гришина

Заказ 32/19 Тираж 530 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Шивается с термальной водой, поступающей из скважины 1, и затем направляется в систему горячего водоснабжения на потребление; другая часть обратной воды поступает в конденсатор 7 теплового насоса б, где она подогревается и затем направляется в элеватор 3 системы отопления; третья часть обратной воды поступает íа охлаждение в испаритель 9 теплового насоса б, с помощью которого извлеченное при охлаждении термальной воды тепло используется для подогрева обратной воды, проходящей через конденсатор 7 теплового насоса б, Обратная вода, проходящая через испаритель 9, охлаждается до температуры 3 — 10 С, после чего сливается.

Рассматриваемая схема системы теплоснабжения экономически эффективна при температурах термальной воды начиная с 50 С и выше.

При совместной работе пикового котла 11 и теплового насоса б в отопительный период теплопроизводительность котла 11 умейьшается с повышением температуры наружного воздуха, а теплопроизводительность насоса б не меняется, что позволяет поддерживать равномерный расход термальной воды, Система теплоснабжения, включающая источник горячей воды (например, геотермальную воду), пиковый котел, элеваторы, приборы систем отопления и горячего водоснабжения и трубопроводы, отличающаяся тем, что, с целью сокращения и выравнивания годового графика потребления термальной горячей воды источника, в обратный трубопровод системы водяного отопления вмонтирован тепловой насос, конденсатор которого присоединен к трубопроводу транспортирования воды к элеватору системы отопления, а испаритель к трубопроводу обратной воды, сбрасываемой из системы отопления.
