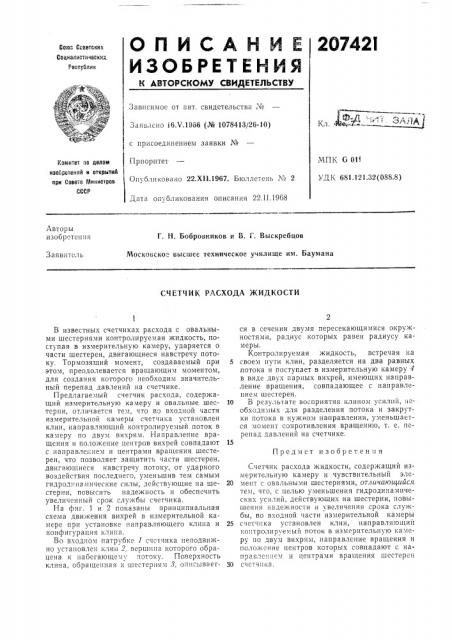

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

20742I

Созе Соеетокнк

Социалиотииеоких

Реогублик

i Зависимое от авт. свидетельства №! -Э/g jp

Заявлено 16Х.1966 (№ 1078413/26-10) с присоединением заявки №

МПК 6 011

УДК 68I.121.32(088.8) ГIриоритет

Опубликовано 22.Х11.1967. Бюллетень № 2 йоиитет оо делом иэооретеннй и открытий при Совете Миииотрое ссср

Дата опубликования описания 22.11 1968

Авторы изобретения

Г. И. Бобровников и В. Г. Выскребцов

Московско высшее техническое училище им. Баумана

Заявитель

СЧЕТЧИК РАСХОДА ЖИДКОСТИ

В известных счетчиках расхода с овальными шестернями контролируемая жидкость, поступая в измерительную камеру, ударяется о части шестерен, двигающиеся навстречу потоку. Тормозящий момент, создаваемый при этом, преодолевается вращающим моментом, для создания которого необходим значительный перепад давлений на счетчике.

Предлагаемый счетчик расхода, содержащий измерительную камеру и овальные шестерни, отличается тем, что во входной части измерительной камеры счетчика установлен клин, направляющий контролируемый поток в камеру по двум вихрям. Направление вращения и положение центров вихрей совпадают с направлением и центрами вращения шестерен, что позволяет защитить части шестерен, двигающиеся навстречу потоку, от ударного воздействия последнего, уменьшив тем самым гидро инамические силы, действующие на шестерни, повысить надежность и обеспечить увеличенный срок службы счетчика.

На фиг. 1 и 2 показаны принципиальная схема движения вихрей в измерительной камере при установке направляющего клина и конфигурация клина.

Во входном патрубке 1 счетчика неподвижно установлен клин 2,. вершина которого обрацена к набегающему потоку. Поверхность клина, обращенная к шестерням 8, опнсывается в сечении двумя пересекающимися окружностями, радиус которых равен радиусу камеры.

Контролируемая жидкость, встречая на

5 своем пути клин, разделяется на два равных потока и поступает в измерительную камеру 4 в виде двух парных вихрей, имеющих направление вращения, совпадающее с направлением шестерен.

10 В результате восприятия клином усил|ш, необходимых для разделения потока и закрутки потока в нужном направлении, уменьшается момент сопротивления вращению, т. е. перепад давлений на счетчике.

Предмет изобретения

Счетчик расхода жидкости, содержащий измерительную камеру и чувствительный эле20 мент с овальными шестернями, отличающийся тем, что, с целью уменьшения гидродинамических усилий, действующих на шестерни, повышения надежности и увеличения срока службы, во входной части измерительной камеры

25 счетчика установлен клин, направляющий контролируемый поток в измерительную камеру по двум вихрям, направление вращения и положение центров которых совпадают с напраь, пнем и центрами вращения шестерен

30 счетчв ка.

207421

Фиг 2
