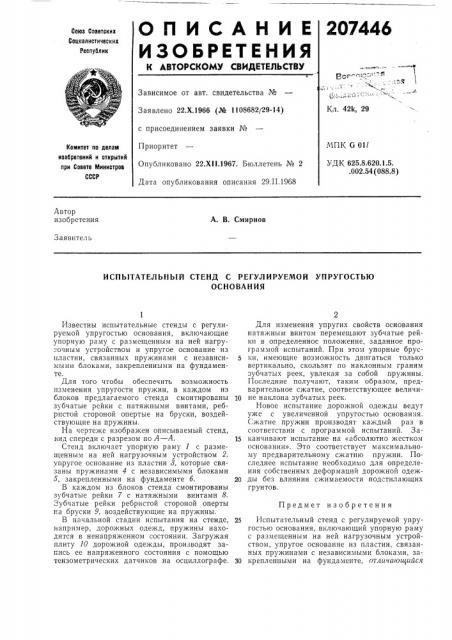

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

207446

CoN3 Советских

Социалистических

Республик,о

Кл. 42k, 29

Зависимое от авт. свидетельства №

Заявлено 22.Х.1966 (Юе 1108682/29-14) с присоединением заявки №

Приоритет

Опубликовано 22.XII.1967. Бюллетень ¹ 2

Дата опубликования описания 29. I I.1968

МПК G 011

УДК 625.8.620.1.5. .002,54 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

А. В. Смирнов

Заявитель

ИСПЫТАТЕЛЬНЪ|Й СТЕНД С РЕГУЛИРУЕМОЙ УПРУГОСТЬЮ

ОСНОВАНИЯ

Предмет изобретения

Известны испытательные стенды с регулируемой упругостью основания, включающие упорную раму с размещенным на ней нагру очным устройством и упругое основание из пластин, связанных пружинами с независимыми блоками, закрепленными на фундаменте.

Для того чтобы обеспечить возможность изменения упругости пружин, в каждом из блоков предлагаемого стенда смонтированы зубчатые рейки с натяжными винтами, ребристой стороной опертые на бруски, воздействующие на пружины.

На чертеже изображен описываемый стенд, вид спереди с разрезом по А — А.

Стенд включает упорную раму 1 с размещенным на ней нагрузочным устройством 2, упругое основание из пластин 8, которые связаны пружинами 4 с независимыми блоками

5, закрепленными на фундаменте 6.

В каждом из блоков стенда смонтированы зубчатые рейки 7 с натяжными винтами 8.

Зубчатые рейки ребристой стороной оперты на бруски 9, воздействующие на пружины.

В начальной стадии испытания на стенде, например, дорожных одежд, пружины находятся в ненапряженном состоянии. Загружая плиту 10 дорожной одежды, производят запись ее напряженного состояния с помощью тензометрических датчиков на осциллографе.

Для изменения упругих свойств основания натяжным винтом перемещают зубчатые рейки в определенное положение, заданное программой испытаний. При этом упорные брус5 ки, имеющие возможность двигаться только вертикально, скользят по наклонным граням зубчатых реек, увлекая за собой пружины.

Последние получают, таким образом, предварительное сжатие, соответствующее величиlo не наклона зубчатых реек.

Новое испытание дорожной одежды ведут уже с увеличенной упругостью основания.

Сжатие пружин производят каждый раз в соответствии с программой испытаний. За15 канчивают испытание на «абсолютно жестком основании». Это соответствует максимальному предварительному сжатию пружин. Последнее испытание необходимо для определения собственных деформаций дорожной одеж20 ды без влияния сжимаемости подстилающих грунтов.

25 Испытательный стенд с регулируемой упру гостью основания, включающий упорную раму с размещенным на ней нагрузочным устройством, упругое основание из пластин, связанных пружинами с независимыми блоками, за30 крепленными на фундаменте, отличающийся

207446

Составитель Л. Ларина

Редактор М. Жиляева Техред Т. П. Курилко Корректоры: Т. П. Лаврухина и В. В. Крылова

Заказ 34/7 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретепий и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография. по. Гапчьова, 2 тем, что, с целью обеспечения возможности изменения упругости пружин, в каждом из блоков стенда смонтированы зубчатые рейки с натяжными винтами, ребристой стороной опертые на бруски, воздействующие на пружины
