Реферат

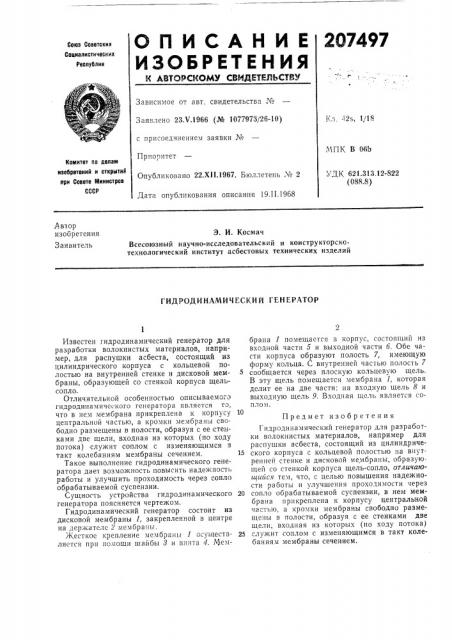

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.V.1966 (№ 1077973/26-10) с присоединением заявки ¹

Приоритет

Опубликовано 22,Х11.1967. Бюллетень ¹ 2

Дата опубликования описания 19.П.1968

Кл, 42з, 1,/18

МПК В 065

Комитет по делам изобретений и открытий лри Совете Министров

СССР

УДК 621.313 12-822 (088.8) .автор изобретения

Заявитель

Э. И. Космач

Всесоюзный научно-исследовательский и конструкторскотехнологический институт асбестовых технических изделий

ГИДРОДИНАМИЧЕСКИЙ ГЕНЕРАТОР

Известен гидродинамический генератор для разработки волокнистых материалов, например, для распушки асбеста, состоящий из цилиндрического корпуса с кольцевой полостью на внутренней стенке и дисковой мембраны., образующей со стенкой корпуса щельсопло.

Отличительной особенностью описываемого гидродинамического генератора является то, что в нем мембрана прикреплена к корпусу центральной частью, а кромки мембраны свободно размещены в полости, образуя с ее стенками две щели, входная из которых (по ходу потока) служит соплом с изменяющимся з такт колебаниям мембраны сечением.

Такое выполнение гидродинамического генератора дает возможность повысить надежность работы и улучшить проходимость через сопло обрабатываемой суспензии.

Сущность устройства гидродинамического генератора поясняется чертежом.

Гидродинамический генератор состоит из дисковой мембраны 1, закрепленной в центре на держателе 2 мембраны.

Жесткое крепление мембраны 1 Ocóè1åñòçляется при помощи шайбы 8 и винта 4. Яембрана 1 помещается в корпус, состоягций из входной части 5 и выходной части б. Обе части корпуса образуют полость 7, имеющую форму кольца. С внутренней частью полость 7 сообщается через плоскую кольцевую щель.

В эту щель помещается мембрана 1, которая делит ее на две части: на входную щель 8 и выходную щель 9. Входная щель является соплом.

Предмет изобретения

Гидродинамический генератор для разработки волокнистых материалов, например для распушки асбеста, состоящий из цилиндриче15 ского корпуса с кольцевой полостью на внутренней стенке и дисковой мембраны, образующей со стенкой корпуса щель-сопло, отличаюитийся тем, что, с целью повышения надежности работы и улучшения проходимости через

20 сопло обрабатываемой суспензии, в нем мембрана прикреплена к корпусу центральной частью, а кромки мембраны свободно размещены в полости, образуя с ее стенками две щели, входная из которых (по ходу потока)

25 служит соплом с изменяющимся в такт колебаниям мембраны сечением.

207497
