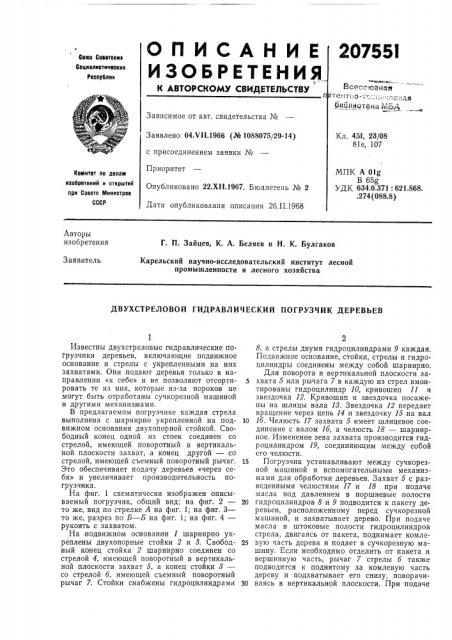

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

207551

Союз Советокиз

Социвлистическиз

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и

Зависимое от авт. свидетельства №

Кл. 4Я, 23/08

81е, 107

Заявлено 04.VI1.1966 (№ 1088075/29-14) с присоединением заявки №

Приоритет

Опубликовано 22.Х1!.1967. Бюллетень № 2

Дата опубликования описания 26.II.1968

МПК А 01g

В 65g

УДК 634,0,371: 621.868..274 (088.8) Комитет по делам

Изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Г. П. Зайцев, К. А. Беляев и Н. К. Булгаков

Заявитель

Карельский научно-исследовательский институт лесной промышленности и лесного хозяйства

ДВУХСТРЕЛОВОЙ ГИДРАВЛИЧЕСКИЙ ПОГРУЗЧИК ДЕРЕВЬЕВ

Известны двухстреловые гидравлические r1oГрузчики деревьев, включающие подвижное основание и стрелы с укрепленными на них захватами. Они подают деревья только в направлении «к себе» и не позволяют отсортировать те из них, которые из-за пороков не могут быть отработаны сучкорезной машиной и другими механизмами.

В предлагаемом погрузчике каждая стрела выполнена с шарнирно укрепленной на подвижном основании двухопорной стойкой. Свободный конец одной из стоек соединен со стрелой, имеющей поворотный в вертикальной плоскости захват, а конец другой — со стрелой, имеющей съемный поворотный рычаг.

Это обеспечивает подачу деревьев «через себя» и увеличивает производительность погрузчика.

На фиг. 1 схематически изображен описываемый погрузчик, общий вид; на фиг. 2— то же, вид по стрелке А на фиг. 1; на фиг. 3— то же, разрез по Б — Б на фиг. 1; на фиг. 4— рукоять с захватом.

На подвижном основании 1 шарнирно укреплены двухопорные стойки 2 и 8. Свободный конец стойки 2 шарнирно соединен со стрелой 4, имеющей поворотный в вертикальной плоскости захват 5, а конец стойки 8— со стрелой б, имеющей съемный поворотный рычаг 7. Стойки снабжены гидроцилиндрами

8, и стрелы двумя гидроцилиндрами 9 каждая.

Подвижное основание, стойки, стрелы и гидроцилиндры соединены между собой шарнирно.

Для поворота в вертикальной плоскости за5 хвата 5 или рычага 7 в каждую из стрел вмонтированы гидроцилиндр 10, кривошип 11 и звездочка 12. Кривошип и звездочка посажены на шлицы вала 18. Звездочка 12 передает вращение через цепь 14 и звездочку 15 на вал

lо lб. Челюсть 17 захвата 5 имеет шлицевое соединение с валом lб, а челюсть 18 — шарнирное. Изменение зева захвата производится гидроцилиндром 19, соединяющим между собой его челюсти.

15 Погрузчик устанавливают между сучкорезной машиной и вспомогательными механизмами для обработки деревьев. Захват 5 с разведенными челюстями 17 и 18 при подаче масла под давлением в поршневые полости

20 гидроцилиндров 8 и 9 подводится к пакету деревьев, расположенному перед сучкорезной машиной, и захватывает дерево. При подаче масла в штоковые полости гидроцилиндров стрела, двигаясь от пакета, поднимает комле2S вую часть дерева и подает в сучкорезную машину. Если необходимо отделить от пакета и вершинную часть, рычаг 7 стрелы б также подводится к поднятому за комлевую часть дереву и подхватывает его снизу, поворачизО ваясь в вертикальной плоскости. При подаче

207551 масла под давлением в штоковые полости гидроцилиндров стрела 4 отрывает от пакета вершинную часть дерева. После закладки дерева в сучкорезную машину челюсти захвата разводятся гидроцилиндром 19, а рычаг 7 стрелы 4 поворачивается вниз. Цикл повторяется.

Деревья, которые из-за пороков не могуг быть обработаны сучкорезной машиной, отделяются из пакета аналогичным образом. Для отсортировки их погрузчик «через себя» направляет их на вспомогательный поток. Происходит это так. Захват 5 стрелы 4 подни. мается, поворачивается в вертикальной плоскости, и дерево ложится на стрелу б. При подаче масла под давлением в штоковые полости гидроцилиндров 9 обе стрелы поднимают дерево, и оно движется по ним, как по направляющим, на .вспомогательный поток. При достижении определенного наклона стрел в сторону вспомогательного потока челюсти захвата разводятся и дерево скатывается. Затем захват и рычаг поворачиваются вниз для отделения очередного дерева от пакета.

Управление стрелами независимое. При необходимости захват 5 и рычаг 7 внедряются в пакет для захвата и отделения дерева. Рычаг может быть заменен захватом.

Предмет изобретения

lO Двухстреловой гидравлический погрузчик деревьев, включающий подвижное основание и стрелы с укрепленными на них захватами, отличающийся тем, что, с целью обеспечения возможности подачи деревьев «через себя» и

15 увеличения производительности погрузчика, каждая стрела последнего выполнена с шарнирно укрепленной на подвижном основании двухопорной стойкой, причем свободный конец одной из стоек шарнирно соединен со стрелой, 20 имеющей поворотный в вертикальной плоскости захват, а конец другой — со стрелой, имеющей съемный поворотный рычаг.
