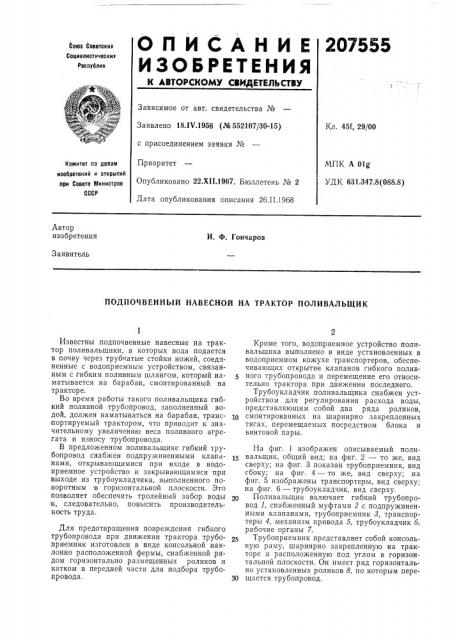

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18ЛУ.1956 (№ 552107/30-15) с присоединением заявки №

Приоритет

Опубликовано 22.XII.1967. Бюллетень № 2

Дата опубликования описания 26.II.1968

Кл. 45f, 29/00

МПК А Olg

УДК 631.347.8(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

И. Ф. Гончаров

Заявитель

ПОДПО 1ВЕННЬ1Й НАВЕСНОЙ НА ТРАКТОР ПОЛИВАЛЬЩИК

Известны подпочвенные навесные на трак гор поливальщики, в которых вода подается в почву через трубчатые стойки ножей, соединенные с водоприемным устройством, связанным с гибким поливным шлангом, который наматывается на барабан, смонтированный на тр актор е.

Во время работы такого поливальщика гибкий поливной трубопровод, заполненный водой, должен наматываться на барабан, транспортируемый трактором, что приводит к значительному увеличению веса поливного агрегата и износу трубопровода.

В предложенном поливальщике гибкий трубопровод снабжен подпружиненными клапанами, открывающимися при входе в водоприемное устройство и закрывающимися при выходе из трубоукладчика, выполненного поворотным в горизонтальной плоскости. Это позволяет обеспечить тролейный забор воды к, следовательно, повысить производительность труда.

Для предотвращения повреждения гибкого трубопровода при движении трактора трубоприемник изготовлен в виде консольной наклонно расположенной фермы, снабженной рядом горизонтально размещенных роликов и катком в передней части для подбора трубопровода, Кроме того, водоприемное устройство поливальщика выполнено в виде установленных в водоприемном кожухе транспортеров, обеспечивающих открытие клапанов гибкого поливного трубопровода и перемещение его относительно трактора при движении последнего.

Трубоукладчик поливальщика снабжен устройством для регулирования расхода воды, представляющим собой два ряда роликов, смонтированных на шарнирно закрепленных тягах, перемещаемых посредством блока и винтовой пары.

На фиг. 1 изображен описываемый поливальщик, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 показан трубоприемник, вид сбоку; на фиг. 4 — то же, вид сверху; на фиг. 5 изображены транспортеры, вид сверху.; на фиг. 6 — трубоукладчик, вид сверху.

Поливальщик включает гибкий трубопровод 1, снабженный муфтами 2 с подпружиненными клапанами, трубоприемник 8, транспортеры 4, механизм привода 5, трубоукладчик 6, рабочие органы 7.

Трубоприемник представляет собой консольную раму, шарнирно закрепленную на тракторе и расположенную под углом в горизонтальной плоскости. Он имеет ряд горизонтально установленных роликов 8, по которым перезо щается трубопровод.

207555

По бокам консоли имеются муфтоуловители 9 с направляющими пазами, по которым муфты поступают к транспортерам, а в передней части установлен каток 10, служащий для подбора гибкого трубопровода и опорой в случае касания поверхности земли.

Транспортеры состоят из двух пар барабанов 11, снабженных по концам звездочками, взаимодействующими с бесконечными цепями

12, несущими планки 18, охватывающие трубопровод. Транспортеры приводятся при помощи фрикционного механизма от ведущего кол са тр актор а.

Трубоукладчик расположен за транспортерами и выполнен в виде фермы прямоугольного сечения, передним концом шарнирно закрепленной на тракторе с возможностью поворота в горизонтальной плоскости.

По бокам фермы размещены два ряда роликов 14, смонтированных на шарнирно закрепленных тягах 15 и перемещаемых посредством блока 1б и винтовой пары 17. Положением тяг регулируется расход отбираемой воды.

Транспортеры и ферма трубоукладчика помещены в металлический кожух, служащий водоприемным резервуаром.

Отбор воды из поливного трубопровода происходит при открытии клапанов во время прохождения их через транспортеры и трубоукладчик. Водоприемный резервуар сообщается с дополнительным баком 18, который размещен с левой стороны трактора.

Вода из дополнительного бака по гибким трубопроводам 19 поступает к рабочим органам, а затем в почву на заданную глубину.

Предмет изобретения

1. Подпочвенный навесной на трактор поливальщик, содержащий гибкий поливной трубопровод, устройство для приема воды, почвообрабатывающие рабочие органы для введения воды в почву на заданную глубину, отличающийся тем, что, с целью повышения производительности труда путем обеспечения тролейного забора воды, гибкий трубопровод снабжен подпружиненными клапанами, открывающимися при входе в водоприемное устройство и закрывающимися при выходе из трубоукладчика, выполненного поворотным в горизонтальной плоскости.

2. Поливальщик по п. 1, отличающийся тем, что, с целью предотвращения повреждения гибкого трубопровода при движении трактора, трубоприемник выполнен в виде консольной наклонно расположенной фермы, снабженной рядом горизонтально размещенных роликов и катком в передней части для подбора трубопровода.

3. Поливальщик по пп. 1 и 2, отличающийся тем, что водоприемное устройство выполнено в виде установленных в водоприемном кожухе. транспортеров, обеспечивающих открытие клапанов гибкого поливного трубопровода и перемещение его относительно трактора при двиЗО жении последнего.

4. Поливальщик по пп. 1, 2 и 3, отличаюи ийся тем, что трубоукладчик снабжен устройством для регулирования расхода воды, выполненным в виде двух рядов роликов, 3S смонтированных на шарнирно закрепленных тягах, перемещаемых посредством блока и винтовой пары.
