207556

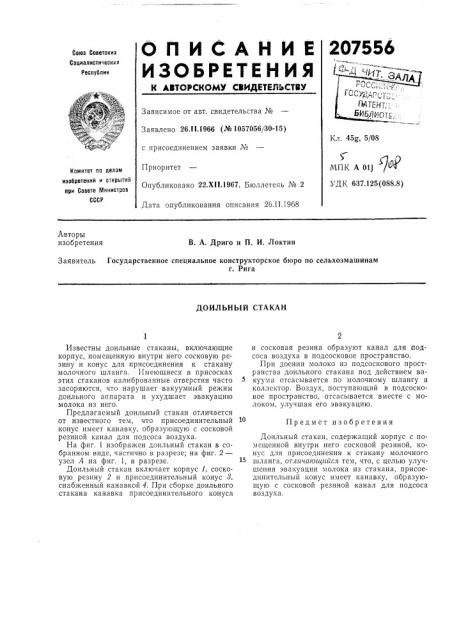

ОПИСАНИЕ

ИЗОЬГЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Ме

Заявлено 26.II.1966 (Ko 1057056/30-15) с присоединением заявки №

Приоритет

Опубликовано 22.XII.1967. Бюллетень № 2

Дата опубликования описания 26. I 1.1968

Кл. 45g, 5/08

Г

МПК АОЦ

УДК 637.125(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. А. Дриго и П. И. Локтин

Заявитель Г осударственное специальное конструкторское бюро по сельхозмашинам г. Рига

ДОИЛЬНЫЙ СТАКАН

Предмет изобретения

Известны доильные стаканы, включающие корпус, помещенную внутри него сосковую резину и конус для присоединения к стакану молочного шланга. Имеющиеся в присосках этих стаканов калиброванные отверстия часто засоряются, что нарушает вакуумный режим доильного аппарата и ухудшает эвакуацию м ол ока из н его.

Предлагаемый доильный стакан отличается от известного тем, что присоединительный конус имеет канавку, образующую с сосковой резиной канал для подсоса воздуха.

На фиг. 1 изображен доильный стакан в собранном виде, частично в разрезе; на фиг. 2— узел А на фиг. 1, в разрезе.

Доильный стакан включает корпус 1, сосковую резину 2 и присоединительный конус 8, снабженный канавкой 4. При сборке доильного стакана канавка присоединительного конуса и сосковая резина образуют канал для подсоса воздуха в подсосковое пространство.

При доении молоко из подсоскового пространства доильного стакана под действием вакуума отсасывается по молочному шлангу в коллектор. Воздух, поступающий в подсосковое пространство, отсасывается вместе с молоком, улучшая его эвакуацию.

Доильный стакан, содержащий корпус с помещенной внутри него сосковой резиной, конус для присоединения к стакану молочного шланга, отличаюи1ийся тем, что, с целью улучшения эвакуации молока из стакана, присоединительный конус имеет канавку, образующую с сосковой резиной канал для подсоса воздуха.

2() 7556

/зим

Составитель В. Полисадов

Техред Т. П, Курилко Корректоры: Т. Д. Чунаева и С. Ф. Гоптаренко

Редактор М, Жиляева

Типография, пр. Сапунова, 2

Заказ 40/11 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
