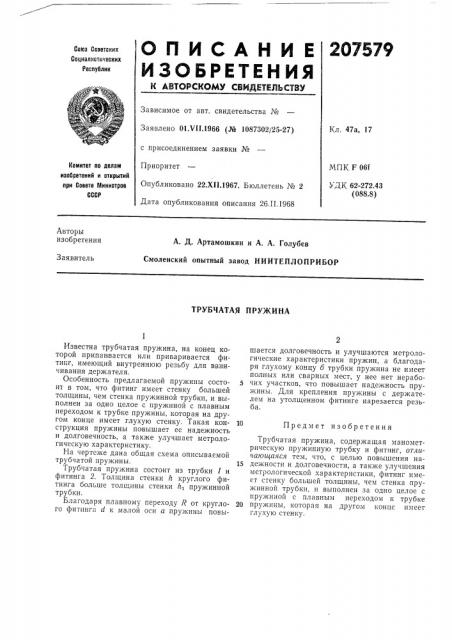

О П И С Л Н И Е 2ОУБЛ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Свез Советскик

Социалистических

Республик

Зависимое от авт, свидетельства №

Кл. 47а, 17

Заявлено 01Х11.1966 (№ 1087302/25-27) с присоединением заявки №

Приоритет

Опубликовано 22.Х11.1967. Бюллетень № 2

Дата опубликования описания 26.П.1968

МПК F 061

УДК 62-272.43 (088.8) Комитет по делам изобретений и открытий при Совете тйинистров

СССР

Авторы изобретения

А. Д. Артамошкин и А. А. Голубев

Смоленский опытный завод НИИТЕПЛОПРИБОР

Заявитель

ТРУБЧАТАЯ ПРУЖИНА

Известна трубчатая пружина, на конец которой припаивается или приваривается фитипг, имеющий внутреннюю резьбу для ввинчивания держателя.

Особенность предлагаемой пружины состоит в том, что фитинг имеет стенку большей толщины, чем стенка пружинной трубки, и выполнен за одно целое с пружиной с плавным переходом к трубке пружины, которая на другом конце имеет глухую стенку. Такая конструкция пружины повышает ее надежность и долговечность, а также улучшает метрологическую характеристику.

На чертеже дана общая схема описываемой трубчатой пружины.

Трубчатая пружина состоит из трубки 1 и фитинга 2. Толщина стенки h круглого фитинга больше толщины стенки h< пружинной трубки.

Благодаря плавному переходу Я от круглого фитинга ñ/ к малой оси а пружины повышается долговечность и улучшаются метрологические характеристики пружин, а благодаря глухому концу б трубки пружина не имеет полных или сварных мест, у нее нет нерабочих участков, что повышает надежность пружины. Для крепления пружины с держателем на утолщенном фитинге нарезается резьба.

10 Предмет изобретения

Трубчатая пружина, содержащая манометрическую пружинную трубку и фитинг, отличающаяся тем, что, с целью повышения на15 дежности и долговечности, а также улучшения метрологической характеристики, фитинг имеет стенку большей толщины, чем стенка пружинной трубки, и выполнен за одно целое с пружиной с плавным переходом к трубке

20 пружины, которая на другом конце имеет глухую стенку.

207579

Составитель Г, Н. Запольский

Редактор Л. М. Жаворонкова Техред Л. Я. Бриккер Корректоры: В. П. Минеева и 3. И. Тарасова

Заказ 45j14 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
