2076I4

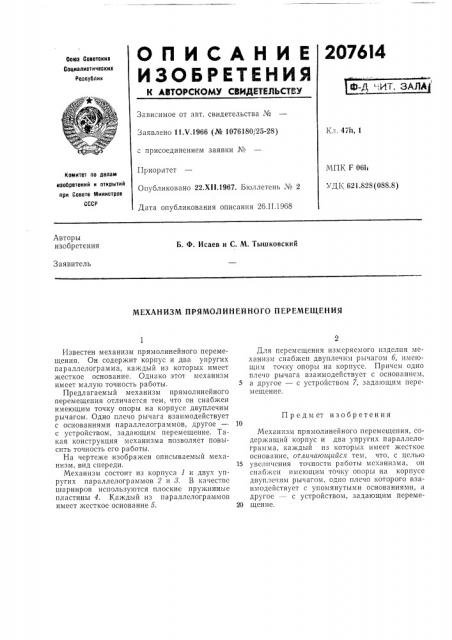

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Салюс Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 471т, 1

Заявлено 11.V.1966 (№ 1076180/25-28) с присоединением заявки №

МПК F 064

УДК 621.828 (088.8) Приоритет

Опубликовано 22.XII.1967. Бюллетень ¹ 2

Дата опубликования описания 26.И.1968

Комитет по делам иаобретений и открытий прн Сосете Министрое

СССР

Авторы изобретения

Б. Ф. Исаев и С. М. Тышковский

Заявитель

МЕХАНИЗМ ПРЯМОЛИНЕЙНОГО ПЕРЕМЕЩЕНИЯ

Для перемещения измеряемого изделия механизм снабжен двуплечим рычагом 6, имеющим точку опоры на корпусе. Причем одно плечо рычага взаимодействует с основанием, а другое — с устройством 7, задающим перемещение.

Механизм прямолинейного перемещения, содержащий корпус и два упругих параллелограмма, каждый из которых имеет жесткое основание, отличающийся тем, что, с целью

15 увсличсния точности работы механизма, on снабжен имеющим точку опоры на корпусе двуплечим рычагом, одно плечо которого взаимодействует с упомянутыми основаниями, а другое — с устройством, задающим переме20 щение.

Известен механизм прямолинейного перемещения, Он содержит корпус и два упругих параллелограмма, каждый из которых имеет жесткое основание. Однако этот механизм имеет малую точность работы.

Предлагаемый механизм прямолинейного перемещения отличается тем, что он снабжен имеющим точку опоры на корпусе двуплечим рычагом. Одно плечо рычага взаимодействует с основаниями параллелограммов, другое с устройством, задающим перемещение. Такая конструкция механизма позволяет повысить точность его работы.

На чертеже изображен описываемый механизм, вид спереди.

Механизм состоит из корпуса 1 и двух упругих параллелограммов 2 и 8. В качествс шарниров используются плоские пружинные пластины 4. Каждый из параллелограммов имеет жесткое основание 5.

Предмет изобретения
