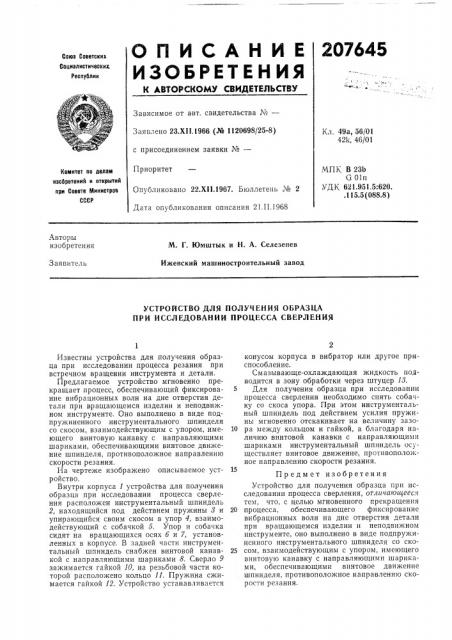

ОПИСАНИЕ

ИЗОЬГЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссюа Советских

Социалистических.

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 23.XII.1966 (№ 1120698/25-8) с присоединением заявки №вЂ”

Приоритет

Опубликовано 22.XI I.1967. Бюллетень № 2

Дата опубликования описания 21.II.1968

Кл. 49а, 56/01

421<, 46/01

МПК, В 23Ь

G 0In

УДК 621.951.5:620..115.5 (088 8) Номитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

М. Г. Юмштык и H. А. Селезенев

Заявитель

Ижевский машиностроительный завод

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ОБРАЗЦА

ПРИ ИССЛЕДОВАНИИ ПРОЦЕССА СВЕРЛЕНИЯ

Известны устройства для получения образца при исследовании процесса резания при встречном вращении инструмента и детали.

Предлагаемое устройство мгновенно прекращает процесс, обеспечивающий фиксирование вибрационных волн на дне отверстия детали при вращающемся изделии и неподвижном инструменте, Оно выполнено в виде под. пружиненного инструментального шпинделя со скосом, взаимодействующим с упором, име. ющего винтовую канавку с направляющими шариками, обеспечивающими винтовое движение шпинделя, противоположное направлению скорости резания.

На чертеже изображено описываемое устройство.

Внутри корпуса 1 устройства для получения образца при исследовании процесса сверления расположен инструментальный шпиндель

2, находящийся под действием пружины 8 и упирающийся своим скосом в упор 4, взаимодействующий с собачкой 5. Упор и собачка сидят на вращающихся осях б и 7, установленных в корпусе. В задней части инструментальный шпиндель снабжен винтовой канавкой с направляющими шариками 8. Сверло 9 зажимается гайкой 10, на резьбовой части которой расположено кольцо П. Пружина сжимается гайкой 12. Устройство устанавливается конусом корпуса в вибратор или другое приспособление.

Смазывающе-охлаждающая жидкость подводится в зону обработки через штуцер 18.

5 Для получения образца при исследовании процесса сверления необходимо снять собачку со скоса упора. При этом инструментальный шпиндель под действием усилия пружины мгновенно отскакивает на величину зазо10 ра между кольцом и гайкой, а благодаря наличию винтовой канавки с направляющими шариками инструментальный шпиндель осуществляет винтовое движение, противоположное направлению скорости резания.

Предмет изобретения

Устройство для получения образца при исследовании процесса сверления, отличаюи1еес.ч тем, что, с целью мгновенного прекращения

20 процесса, обеспечивающего фиксирование вибрационных волн на дне отверстия детали при вращающемся изделии и неподвижном инструменте, оно выполнено в виде подпружиненного инструментального шпинделя со ско25 сом, взаимодействующим с упором, имеющего винтовую канавку с направляющими шариками, обеспечивающими винтовое движение шпинделя, противоположное направлению скорости резания.

207645
