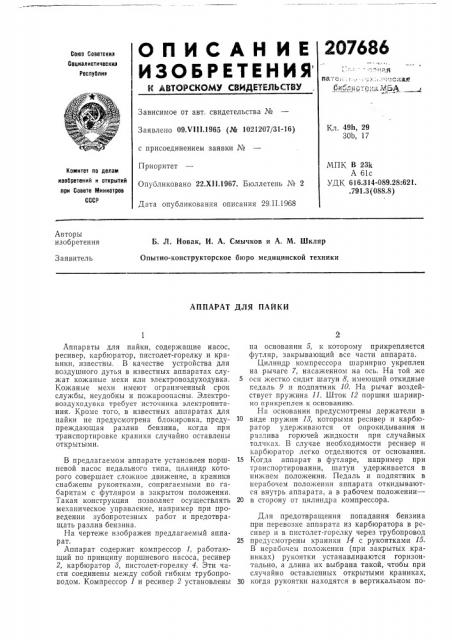

ОПИСАН ИЕ

ИЗО Б Р ЕТ ЕНИЯ

Союа Советскив

Социалистическил

Республив

Зависимое от авт. свидетельства №

Заявлено 09.VIII.1965 (№ 1021207/31-16) с присоединением заявки №

Приоритет

Опубликовано 22.XII.1967. Бюллетень ¹ 2

Кл. 49h, 29

30b, 17

МПК В 23k

А 61с

УДК 616.314-089.28:621..791.3 (088.8) Комитет по делам иаооретений и открытий при Совете Министров

СССР

Дата опубликования описания 29.11.1968

Авторы изобретения

Б. Л. Новак, И. А. Смычков и А. М. Шкляр

Опытно-конструкторское бюро медицинской техники

Заявитель

АППАРАТ ДЛЯ ПАЙКИ

Аппараты для пайки, содержащие насос, ресивер, карбюратор, пистолет-горелку и краники, известны. В качестве устройства для воздушного дутья в известных аппаратах служат кожаные мехи или электровоздуходувка, Кожаные мехи имеют ограниченный срок службы, неудобны и пожароопасны. Электровоздуходувка требует источника электропитания. Кроме того, в известных аппаратах для пайки не предусмотрена блокировка, предупреждающая разлив бензина, когда при транспортировке краники случайно оставлены открытыми.

В предлагаемом аппарате установлен поршневой насос педального типа, цилиндр которого совершает сложное движение, а краники снабжены рукоятками, сопрягаемыми по габаритам с футляром в закрытом положении.

Такая конструкция позволяет осуществлять механическое управление, например при проведении зубопротезных работ и предотвращать разлив бензина.

На чертеже изображен предлагаемый аппарат.

Аппарат содержит компрессор 1, работающий по принципу поршневого насоса, ресивер

2, карбюратор 8, пистолет-горелку 4. Эти части соединены между собой гибким трубопроводом. Компрессор 1 и ресивер 2 установлены па основании 5, к которому прикрепляется футляр, закрывающий все части аппарата.

Цилиндр компрессора шарнирно укреплен на рычаге 7, насаженном на ось. На той же оси жестко сидит шатун 8, имеющий откидные гедаль 9 и подпятник 10. На рычаг воздействует пружина 11. Шток 12 поршня шарнирно прикреплен к основанию.

На основании предусмотрены держатели в

10 виде пружин 18, которыми ресивер и карбюратор удерживаются от опрокидывания и разлива горючей жидкости при случайных толчках. В случае необходимости ресивер и карбюратор легко отделяются от основания.

15 Когда аппарат в футляре, например при транспортировании, шатун удерживается в нижнем положении. Педаль и подпятник в нерабочем положении аппарата откидываются внутрь аппарата, а в рабочем положении—

20 в сторону от цилиндра компрессора.

Для предотвращения попадания бензина при перевозке аппарата из карбюратора в ресивер и в пистолет-горелку через трубопровод

25 предусмотрены краники 14 с рукоятками 15.

В нерабочем положении (при закрытых краниках) рукоятки устанавливаются горизонтально, а длина их выбрана такой, чтобы при случайно оставленных открытыми краниках, 30 когда рукоятки находятся в вертикальном по207686

15 ложении, невозможно было закрыть аппарат футляром.

Для подготовки предлагаемого аппарата к работе снимают футляр и освобождают шатун. При этом под действием пружины шатун и соединенный с ним осью рычаг поднимаются в верхнее положение. Цилиндр компрессора, соединенный шарнирно с рычагом, также поднимается. При этом цилиндр через обратный клапан наполняется воздухом из атмосферы. Из ресивера в цилиндр воздух попасть не может, так как ресивер имеет свой обратный клапан. Нога работающего ставится на педаль и подпятник при сидячем положении или только на педаль, когда работающий стоит.

При нажатии на педаль цилиндру компрессора сообщается движение вниз посредством шатуна, оси и рычага. При этом из цилиндра поршнем воздух вытесняется в ресивер чсрез трубопровод, а обратный клапан поршня предотвращает выход воздуха из цилиндра в атмосферу.

После освобождения педали под действием пружины рычаг вместе с цилиндром возвращаются в верхнее положение, и в цилиндр засасывается очередная порция воздуха, после чего процесс повторяется.

Во время работы аппарата цилиндр совершает сложное качательное движение — одно5 временно вдоль своей оси и поперек нее.

Воздух из ресивера 2 через трубопровод подается в карбюратор 8, где образуется горючая смесь путем барботирования воздуха через бензин. Получившаяся горючая смесь из

10 карбюратора 8 через трубопровод подается к пистолету-горелке 4, при вытекании из которой воспламеняется известными способамч.

Предмет изобретения

Аппарат для пайки, содержащий насос, ресивер, карбюратор, пистолет-горелку, футляр и краники, отличающиася тем, что, с целью осуществления механического управления, на20 пример при проведении зубопротезных работ и предотвращения разлива бензина, в нем установлен поршневой насос педального типа, цилиндр которого совершает сложное движение, а краники снабжены рукоятками, сопря25 гаемыми по габаритам с футляром в закрь

-.îì положении.
