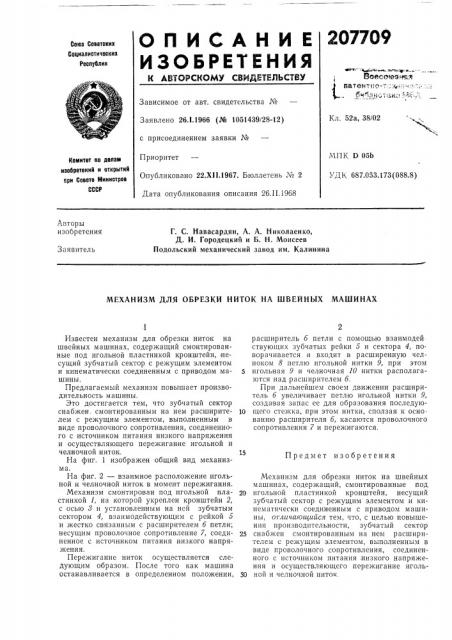

207769 опес Н Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистическик

Республик

Зависимое от авт. свидетельства №

Кл. 52а, 38/02

«».Заявлено 26.I.1966 (№ 1051439/28-12) с присоединением заявки №

Приоритет

Опубликовано 22.XII.1967. Бюллетень ¹ 2

Дата опубликования описания 2б.П.19б8

МПК D 05b

УДК 687.053.173(088.8) Комитет по делам изобретениЯ и открытиЯ ори Сввете Министров

СССР

Авторы изобретения

Г. С. Навасардян, A. A. Николаенко, Д. И. Городецкий и Б. Н. Моисеев

Подольский механический завод им. Калинина

Заявитель

МЕХАНИЗМ ДЛЯ ОБРЕЗКИ НИТОК HA ШВЕЙНЪ|Х МАШИНАХ

Предмет изобретения

Известен механизм для обрезки ниток на швейных машинах, содержащий смонтированные под игольной пластинкой кронштейн, несущий зубчатый сектор с режущим элементом и кинематически соединенным с приводом машины.

Предлагаемый механизм повышает .производительность машины.

Это достигается тем, что зубчатый сектор снабжен, смонтированным на нем расширителем с режущим элементом, выполненным в виде проволочного сопротивления, соединенного с источником питания низкого напряжения и осуществляющего пережигание игольной и челночной ниток.

На фиг. 1 изображен общий вид механизма.

На фиг. 2 — взаимное расположение игольной и челночной ниток в момент пережигания.

Механизм смонтирован под игольной пластинкой 1, на которой укреплен кронштейн 2, с осью 8 и установленным на ней зубчатым сектором 4, взаимодействующим с рейкой 5 и жестко связанным с расширителем б петли; несущим проволочное сопротивление 7, соединенное с источником питания низкого напряжения.

Пережигание ниток осуществляется следующим образом. После того как машина останавливается в определенном положении, расширитель 6 петли с помощью взаимодей ствующих зубчатых рейки 5 и сектора 4, поворачивается и входит в расширенную челноком 8 петлю игольной нитки 9, при этом игольная 9 и челночная 10 нитки располагаются над расширителем б.

При дальнейшем своем движении расширитель 6 увеличивает петлю игольной нитки 9, создавая запас ее для образования последую10 щего стежка, при этом нитки, сползая к осно ванию расширителя б, касаются проволочного сопротивления 7 и пережигаются.

Механизм для обрезки ниток на швейных машинах, содержащий, смонтированные под

20 игольной пластинкой кронштейн, несущий зубчатый сектор с режущим элементом и кинематически соединенным с приводом машины, отличающийся тем, что, с целью повышения производительности, зубчатый сектор

25 снабжен смонтированным íà нем расширителем с режущим элементом, выполненным в виде проволочного сопротивления, соединенного с источником питания, низкого напряжения и осуществляющего пер ежигание иголь30 ной и челночной ниток.

2О7709 юг. 2
