Реферат

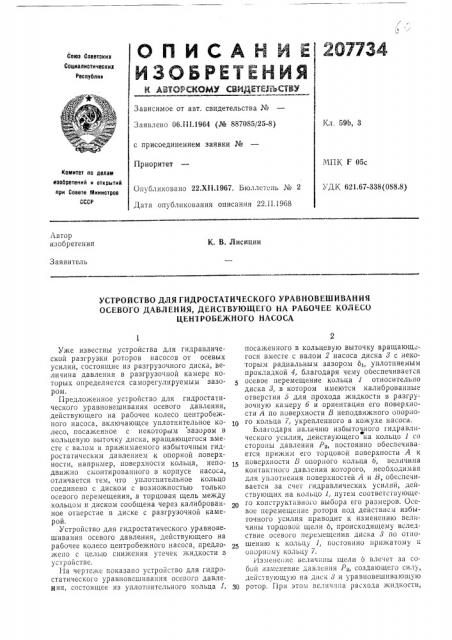

О П И С А Н И Е 297734

ИЗОБРЕТЕЙИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.41.1964 (№ 887085/25-8) 591, с присоединением заявки №

МПК Г 05с

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.Х111967. Бюллетень ¹ 2

Дата опубликования описания 22.II.1968

УДК 621.67-338(088.8) Автор изобретения

К. В. Лисицин

Заявитель

УСТРОЙСТВО ДЛЯ ГИДРОСТАТИЧЕСКОГО УРАВНОВЕШИВАНИЯ

ОСЕВОГО ДАВЛЕНИЯ, ДЕЙСТВУЮЩЕГО HA РАбОЧЕЕ КОЛЕСО

ЦЕН1РОбЕЖНОГО НАСОСА

Уже известны устройства для гидравлической разгрузки роторов насосов от осевых усилии, состоящие из разгрузочного диска, величина давления в разгрузочной камере которых определяется саморегулируемым зазором.

Предложенное устройство для гидростатического уравновешивания осевого давления, действующего на рабочее колесо центробежного насоса, включающсе уплотнительное колесо, посаженное с некоторым зазором в кольцевую выточку диска, вращающегося вместе с валом ы прижимаемого избыточным гидростатическым давлением:к опорной поверхности, например, поверхности кольца, неподвижно смонтированного в корпусе насоса, отличается тем, что уплотнительное кольцо соединено с диском с возможностью только осевого перемещения, а торцовая щель между кольцом и диском сообщена через калиброванное отверстие в диске с разгрузочной камерой.

Устройство для гидростатического уравновешивания осевого давления, действующего на рабочее колесо центробежного насоса, предложено с целью снижения утечек жидкости в устройстве.

На чертеже показано устройство для гидростатического уравновешивания осевого давления, состоящее из уплотпительного кольца 1, посаженного в кольцевую выточку вращающгося вместе с валом 2 насоса диска 8 с некоторым радиальным зазором bä, уплотняемым прокладкой 4, благодаря чему обеспечивается осевое перемещение кольца 1 относительно диска 8, в котором имеются калиброванные отверстия б для прохода жидкости в разгрузочную камеру б и ориентация его поверхности A по поверхности В неподвижного опорного кольца 7, укрепленного в кожухе насоса.

Благодаря наличию избыточного гидравлне ческого усилия, действующего на кольцо 1 со стороны давлейия Р>, постоянно обеспечивается прижим его торцовой поверхности А к поверхности В опорного кольца б, величина контактного давления которого, необходимая для уплотнения поверхыостей А и В, обеспечивается за счет гидравлических усилий, действующих на кольцо 1, путем соответстьующего конструктивного выбора cI о размеров. Осевое перемещение ротора под действием избыточного усилия приводит к изменению величины торцовой щели b, происходящему вследствие осевого перемещения диска 3 по отношению к кольцу 1, постоянно прижатому к опорному кольцу 7.

Изменен,0 величины щели b влечет за собой изменение давления Р», создающего силу, действующую на диск д и уравновешивающую

30 ротор. При этом величина расхода жидкости, 207734

1 4 3 5

Составитель Ф. Башаров

Техред Л. Я. Бриккер

Корректоры: В. П. Минеева и И. Л. Кириллова

Редактор А. Маматов

Заказ 35/2 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 необходимого для уравновешивания ротора, обусловливается величиной щели 6 и размерами калиброванных отверстий 5 в диске 8, сообщенных с разгрузочной камерой б, Предмет изобретения

Устройство для гидростатического уравновешивания осевого давления, действующего на рабочее колесо центробежного насоса, включающее уплотнительное кольцо, посаженное с некоторым зазором в кольцевую выточку диска, вращающегося вместе с валом и принимаемого избыточным гидростатическим давлением к опорной поверхности, например, поверхности кольца, неподвижно смонтирован5 ного в корпусе насоса, отличающееся тем, что, с целью снижения утечек жидкости в устройстве, уплотнительное кольцо соединено с диском с возможностью только осевого перемещения, а торцовая щель между, кольцом и

10 диском сообщена через калиброванное отверстие в диске с разгрузочной камерой.
