Противопылевой респиратор
Патент 207746
Классы МПК
Противопылевой респиратор
Иллюстрации
Реферат

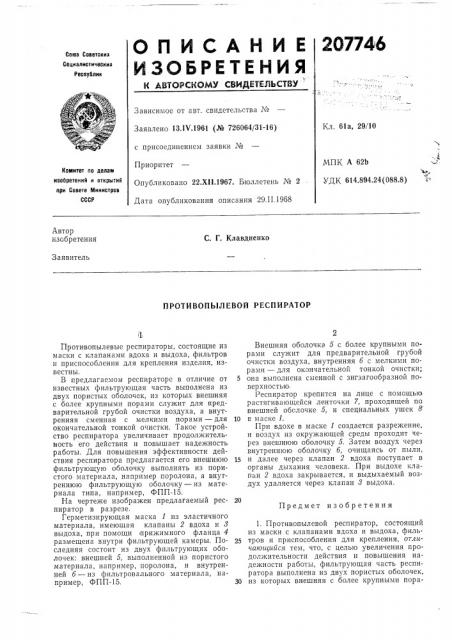

Союз Советски»
Социалистически»
Республик
Зависимое от авт. свидетельства №
Кл. 61а, 29/10
Заявлено 13.Ю.1961 (№ 726064/31-16) с присоединением заявки ¹
Приоритет
Комитет по делам изооретений и открытий прн Совете Министров
СССР
Опубликовано 22,XII.1967. Бюллетень № 2
Дата опубликования описания 29.II.1968
Автор изобретения
С. Г. Клавдиенко
Заявитель
ПРОТИВОПЫЛЕВОЙ РЕСПИРАТОР
Внешняя оболочка 5 с более крупными порами служит для предварительной грубой очистки воздуха, внутренняя б с мелкими порами — для окончательной тонкой очистки;
5 она выполнена сменной с зигзагообразной поверхностью.
Респиратор крепится на лице с помощью растягивающейся ленточки 7, проходящей по внешней оболочке 5, и специальных ушек 8
10 в маске 1.
При вдохе в маске 1 создается разрежение, и воздух из окружающей среды проходит через внешнюю оболочку 5. Затем воздух через внутреннюю оболочку б, очищаясь от пыли, 15 и далее через клапан 2 вдоха поступает в органы дыхания человека. При выдохе клапан 2 вдоха закрывается, и выдыхаемый воздух удаляется через клапан 8 выдоха.
Предмет изобретения
1. Противопылевой респиратор, состоящий из маски с клапанами вдоха и выдоха, филь25 тров и приспособления для крепления, отличаюи1ийся тем, что, с целью увеличения продолжительности действия и повышения на. дежности работы, фильтрующая часть респи. ратора выполнена из двух пористых оболочек, 30 из которых внешняя с более крупными пораil:
Противопылевые респираторы, состоящие из маски с клапанами вдоха и выдоха, фильтров и приспособления для крепления изделия, известны.
В предлагаемом респираторе в отличие от известных фильтрующая часть выполнена из двух пористых оболочек, из которых внешняя с более крупными порами служит для предварительной грубой очистки воздуха, а внутренняя сменная с мелкими порами — для окончательной тонкой очистки. Такое устройство респиратора увеличивает продолжительность его действия и повышает надежность работы. Для повышения эффективности действия респиратора предлагается его внешнюю фильтрующую оболочку выполнять из пористого материала, например поролона, а внутреннюю фильтрующую оболочку — из материала типа, например, ФПП-15.
На чертеже изображен предлагаемый респиратор в разрезе, Герметизирующая маска 1 из эластичного материала, имеющая клапаны 2 вдоха и 8 выдоха, при помощи прижимного фланца 4 размещена внутри фильтрующей камеры. Последняя состоит из двух фильтрующих оболочек: внешней 5, выполненной из пористого материала, например, поролона, и внутренней б — из фильтровального материала, например, ФПП-15.
МПК А 62b Ъ,м»
УДК 614.894.24 (088.8) 207746
Ждат
Редактор Б. Б. Федотов Техред Л. Я. Бриккер Корректоры: В. В. Крылова и В, Г. Ионова
Заказ 32/6 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 ми служит для предварительной грубой очистки, а внутренняя сменная с мелкими порами — для окончательной тонкой очистки.
2. Респиратор по п. 1, отличаюшийся тем, что, с целью повышения эффективности дей4 ствия, внешняя фильтрующая оболочка респиратора выполнена из пористого материала, например поролона, а внутренняя фильтрующая оболочка — из материала, например, 5 ФПП-15.
