Реферат



207765

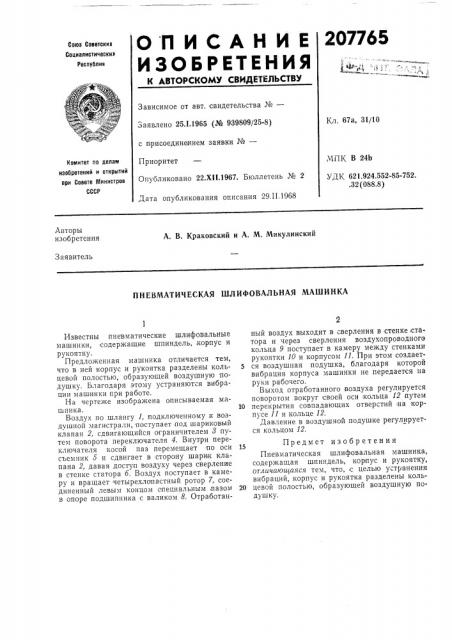

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от а вт. свидетельства №вЂ”

Заявлено 25.1.1965 (№ 939809/25-8) с присоединением заявки №вЂ”

Приоритет

Опубликовано 22.XII.1967. Бюллетень № 2

Дата опубликования описания 29.II.1968

Кл. 67а, 31/10

ЧПК В 24Ь

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.924.552-85-752. .32 (088.8) Авторы изобретения

А. В. Краковский и А. М. Микулинский

Заявитель

ПНЕВМАТИЧЕСКАЯ ШЛИФОВАЛЬНАЯ МАШИНКА

Известны пневматические шлиф овальные машинки, содержащие шпиндель, корпус и рукоятку.

Предложенная машинка отличается тем, что в ней корпус и рукоятка разделены кольцевой полостью, образующей воздушную подушку. Благодаря этому устраняются вибрации машинки при работе.

На чертеже изображена описываемая машинка.

Воздух по шлангу 1, подключенному к воздушной магистрали, поступает под шариковый клапан 2, сдвигающийся ограничителем 8 путем поворота переключателя 4. Внутри переключателя косой паз перемещает по оси съемник б и сдвигает в сторону шарик клапана 2, давая доступ воздуху через сверление в стенке статора б. Воздух поступает в камеру и вращает четырехлопастный ротор 7, соединенный левым концом опециальным,пазом в опоре подшипника с валиком 8. Отработанный воздух выходит в сверления в стенке статора и через сверления воздухопроводного кольца 9 поступает в камеру между стенками рукоятки 10 и корпусом 11. При этом, создает5 ся воздушная подушка, благодаря которой вибрация корпуса машинки не передается на руки рабочего.

Выход отработанного воздуха регулируется поворотом вокруг своей оси кольца 12 путем

10 перекрытия совпадающих отверстий на корпусе 11 и кольце 12.

Давление в воздушной подушке регулируется кольцом 12, Предмет изобретения

Пневматическая шлифовальная машинка, содержащая шпиндель, корпус и рукоятку, отличающаяся тем, что, с целью устранения вибраций, корпус и рукоятка разделены коль20 цевой полостью, образующей воздушную подушку.
