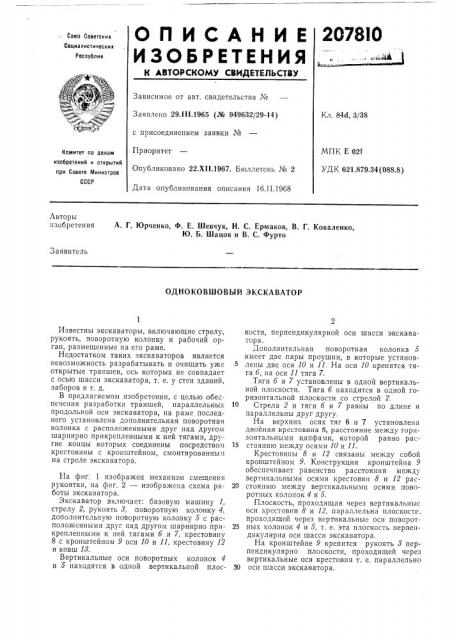

2O78IO

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

®:,й

Зависимое от авт. свидетельства ¹

Кл, 84d, 3/38

Заявлено 29.Ill.1965 (№ 949632/29-14) с присоединением заявки №

Приоритет

Опубликовано 22.XII.1967. Бюллетень № 2

Дата опубликования описания 16.| I.1968

МПК Е 02f

УД К 621.879.34 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. Г. Юрченко, Ф. Е. Шевчук, И. С. Ермаков, В. Г. Коваленко, Ю. Б. Шацов и В. С. Фурто

Заявитель

ОДНОКОВШОВЫЙ ЭКСКАВАТОР

Известны экскаваторы, включающие стрелу, рукоять, поворотную колонку и рабочий орган, размещенные на его раме, Недостатком таких экскаваторов является невозможность разрабатывать и очищать уже открытые траншеи, ocb которых не совпадает с осью шасси экскаватора, т. е. у стен зданий, заборов и т. д.

В предлагаемом изобретении, с целью обеспечения разработки траншей, параллельных продольной оси экскаватора, на раме последнего установлена дополнительная поворотная колонка с расположенными друг над другом шарнирно прикрепленными к ней тягами, другие концы которых соединены посредством крестовины с кронштейном, смонтированным на стреле экскаватора.

На фиг. 1 изображен механизм смещения рукоятки, на фиг. 2 — изображена схема работы экскаватора.

Экскаватор включает: базовую машину 1, стрелу 2, рукоять 8, поворотную колонку 4, дополнительную поворотную колонку 5 с расположенными друг над другом шарнирно прикрепленными IK ней тягами б и 7, крестовину

8 с кронштейном 9 оси 10 и 11, крестовину 12 и ковш 18.

Вертикальные оси поворотных колонок 4 и 5 находятся в одной вертикальной плоскости, перпендикулярной оси шасси экскаватора.

Дополнительная поворотная колонка 5 имеет две пары проушин, в которые установ5 лены две оси 10 и 11. На оси 10 крепятся тяга б, на оси 11 тяга 7.

Тяги б и 7 установлены в одной вертикальной плоскости. Тяга б находится в одной горизонтальной плоскости со стрелой 2.

1о Стрела 2 и тяги б и 7 равны по длине и параллельны друг другу.

На верхних осях тяг 6 и 7 установлена двойная крестовина 8, расстояние между горизонтальными цапфами, которой равно рас15 стоянию между осями 10 и 11.

Крестовины 8 и 12 связаны между собой кронштейном 9. Конструкция кронштейна 9 обеспечивает равенство расстояния между вертикальными осями крестовин 8 и 12 рас20 стоянию между вертикальными осями поворотных колонок 4 и 5.

Плоскость, проходящая через вертикальные оси крестовин 8 и 12, параллельна плоскости, проходящей через вертикальные оси поворот25 ных колонок 4 и 5, т. е. эта плоскость перпендикулярна оси шасси экскаватора.

На кронштейне 9 крепится рукоять 8 перпендикулярно плоскости, проходящей через вертикальные оси крестовин т. е, параллельно

30 оси шасси экскаватора.

207810

Равенство по длине стрелы 2 и тяг 10 и 11; равенство расстояния между вертикальными осями поворотных колонок 4 и 5 и вертикальными осями крестовин 8 и 12, а также расположение тяги б в одной горизонтальной плоскости со стрелой 2 и в одной вертикальной плоскости тягой 7 обеспечивает образование двух параллелограммов: одного в горизонтальной плоскости, второго в вертикальной плоскости, При работе экскаватора, т. е, при повороте, подъеме и опускании стрелы, такая конструкция навесного оборудования обеспечивает по. стоянную перпендикулярность плоскости, проходящей через вертикальные оси крестовин 8 и 12, относительно оси шасси экскаватора. Рукоять 8 и ковш 13 при этом всегда перемещаются параллельно оси шасси экскаватора, что позволяет разрабатывать траншеи и каналы, параллельные оси шасси экскаватора.

5 Предмет изобретен ия

Одпоковшовый экскаватор, включающий стрелу, рукоять, поворотную колонку и рабочий орган, размещенные на его раме, отличающийся тем, что, с целью обеспечения разработки траншей, параллельных продольной оси экскаватора, на раме последнего установлена дополнительная поворотная колонка с расположенными друг над другом шарнирно " - прикрепленными к ней тягами, другие концы

15 которых соединены посредством крестовины с кронштейном, смонтированным на стреле экскаватора.

207830 ! б
