Способ преобразования стандартов телевизионногосигнала
Патент 207968
Классы МПК
Способ преобразования стандартов телевизионногосигнала
Иллюстрации
Реферат

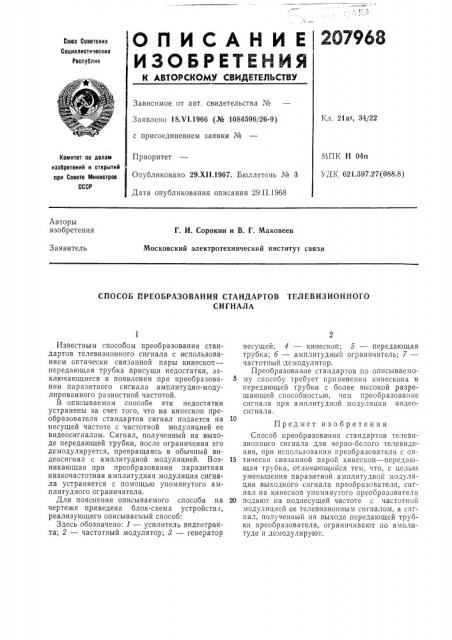

ОПИСАНИ Е
ИЗОБРЕТЕН ЙЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 18Х1,1966 (№ 1084596/26-9) с присоединением заявки №
1(л. 21ат, 34/22
МПК Н 04п
УДК 621.397,27(088.8) Приоритет
Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 29,XII,1967. Бюллетень № 3
Дата опубликования описания 29.11.19á8
Авторы изобретения
Г. И. Сорокин и В. Г. Маковеев
Московский электротехнический институт связи
Заявитель
СПОСОБ ПРЕОБРАЗОВАНИЯ СТАНДАРТОВ ТЕЛЕВИЗИОННОI О
СИГНАЛА
Известным способом преобразования стандартов телевизионного сигнала с использованием оптически связанной пары кинескоп— передающая трубка присущи недостатки, заключающиеся B появлении при преобразовании паразитного сигнала амплитудно-модулированного разностной частотой.
В описываемом способе эти недостатки устранены за счет того, что на кинескоп преобразователя стандартов сигнал подается на несущей частоте с частотной модуляцией ее видеосигналом. Сигнал, полученный на,выходе передающей трубки, после ограничения его демодулируется, превращаясь в обычный видеосигнал с амплитудной модуляцией. Возникающая при преобразовании паразитная низкочастотная амплитудная модуляция сигнала устраняется с помощью упомянутого амплитудного ограничителя.
Для пояснения описываемого способа на чертеже приведена блок-схема устройства, реализующего описываемый способ:
Здесь обозначено; 1 — усилитель видеотракта; 2 — частотный модулятор; 8 — генератор несущей; 4 — кинескоп; 5 — передающая трубка; б — амплитудный ограничитель; 7— частотный демодулятор.
Преобразование стандартов по описываемо5 му способу требует применения кинескопа и передающей трубки с более высокой разрешающей способностью, чем преобразование сигнала при амплитудной модуляции видеосигнала.
Предмет изобретения
Способ преобразования стандартов телевизионного сигнала для черно-белого телевидения, при использовании преобразователя с оп15 тически связанной парой кинескоп †передающая трубка, отличающийся тем, что, с целью уменьшения паразитной амплитудной модуляции выходного сигнала преобразователя, сигнал на кинескоп упомянутого преобразователя
20 подают на поднесущей частоте с частотной модуляцией ее телевизионным сигналом, а сигнал, полученный на выходе передающей трубки преобразователя, ограничивают по амплитуде и демодулируют.
207968
Редактор Е. Хаскслис
Заказ 185/16 Тиракк 530 Подписное
Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типографии, пр. Сап„нова, 2
Составитель Г. Королев
Техред Л. Я. Бриккер
Коррек1оры: О. Б. Тюрина и E. Ф. Лолионова
