Реферат

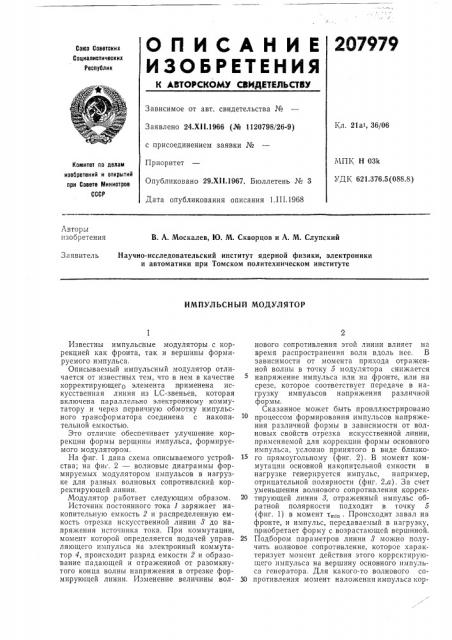

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.XII.1966 (№ 1120798/26-9) с присоединением заявки №

Приоритет

Опубликовано 29.XII.1967. Бюллетень № 3

Дата опубликования описания 1.III.1968

1;л. 21а1, 36/06

МПК Н 03k

УДК 621.376.5(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. А. Москалев, Ю. М. Скворцов и А. М. Слупский

Заявитель

Научно-исследовательский институт ядерной физики, электроники и автоматики при Томском политехническом институте

ИМПУЛЬСНЫЙ МОДУЛЯТОР

Известны импульсные модуляторы с коррекцией как фронта, так и вершины формируемого импульса.

Описываемый импульсный модулятор отличается от известных тем, что в нем в качестве корректирующего элемента применена искусственная линия из I С-звеньев, которая включена параллельно электронному коммутатору и через первичную обмотку импульсного трансформатора соединена с накопительной емкостью.

Это отличие обеспечивает улучшение коррекции формы вершины импульса, формируемого модулятором.

На фиг. 1 дана схема описываемого устройства; на фиг. 2 — волновые диаграммы формируемых модулятором импульсов в нагрузке для разных волновых сопротивлений корректирующей линии.

Модулятор работает следующим образом.

Источник постоянного тока 1 заряжает накопительную емкость 2 и распределенную емкость отрезка искусственной линии 8 до напряжения источника тока. При коммутации, момент которой определяется подачей управляющего импульса на электронный коммутатор 4, происходит разряд емкости 2 и образование падающей и отраженной от разомкнутого конца волны напряжения в отрезке формирующей линии. Изменение величины волнового сопротивления этой линии влияет на время распространения волн вдоль нее. В зависимости от момента прихода отраженной волны в точку 5 модулятора снижается напряжение импульса или на фронте, или на срезе, которое соответствует передаче в нагрузку импульсов напряжения различной формы.

Сказанное может быть проиллюстрировано процессом формирования импульсов напряжения различной формы в зависимости от волновых свойств отрезка искусственной линии, применяемой для коррекции формы основного импульса, условно принятого в виде близко15 го прямоугольному (фиг. 2). В момент коммутации основной накопительной емкости в нагрузке генерируется импульс, например, отрицательной полярности (фиг. 2,а). За счет уменьшения волнового сопротивления коррек20 тирующей линии 8, отраженный импульс обратной полярности подходит в точку 5 (фиг. 1) в момент т,„. Происходит завал на фронте, и импульс, передаваемый в нагрузку, приобретает форму с возрастающей вершиной.

25 Подбором параметров линии 8 можно получить волновое сопротивление, которое характеризует момент действия этого корректирующего импульса на вершину основного импульса генератора. Для какого-то волнового со30 противления момент наложения импульса кор207979

did !

/Х Ц

Фиа.2

Составитель Э. 1"ил инская

Редактор Б. С. Нанкина Техред Л. Я. Бриккер Корректоры: А. П. Татаринцева и М. П. Ромашова

Заказ 186/8 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 ректирующей цепочки соответствует вершине основного импульса, это вызовет провал на вершине (фиг. 2,б). И наконец, когда время распространения импульса вдоль корректирующей линии будет соизмеримо с длительностью генерируемого импульса, можно генерировать импульс с завалом на срезе, т. е. получить спад вершины (фиг. 2,в).

B связи с наличием определенных величин индуктивностей и паразитных емкостей в цепи формирования импульса, а также конечно го значения как внутреннего сопротивления коммутатора 4, так и его индуктивности, взаимодействие импульсов от основного накопителя и корректирующей линии происходит в нагрузке, т. е. в первичной обмотке импульсного трансформатора б, а с изменением формы вершины при напряжении источника тока, равном const, длительность и амплитуда меняются в пределах 8,5%.

Соответствующие импульсы с изменяемой формой вершины были получены при изменении индуктивностей корректирующей линии, составленной из двух П-образных звеньев

L„C„. Для регулирования формы вершины генерируемых импульсов напряжения изменяли волновое сопротивление этой линии за счет уменьшения или увеличения индуктивностей, оставляя без изменения емкости.

Предмет изобретения

Импульсный модулятор, содержащий накопительную емкость, управляемый электронный коммутатор, искусственную линию, выполненную на 1 С-элементах, импульсный трансформатор и источник питания, отличаюи ийся тем, что, с целью улучшения коррекции формы вершины формируемого импульса, искусственная линия, соединенная с электронным коммутатором, включена параллельно цепочке из последовательно соединенных между собой накопительной емкости и первичной обмотки импульсного трансформатора,
