Реферат

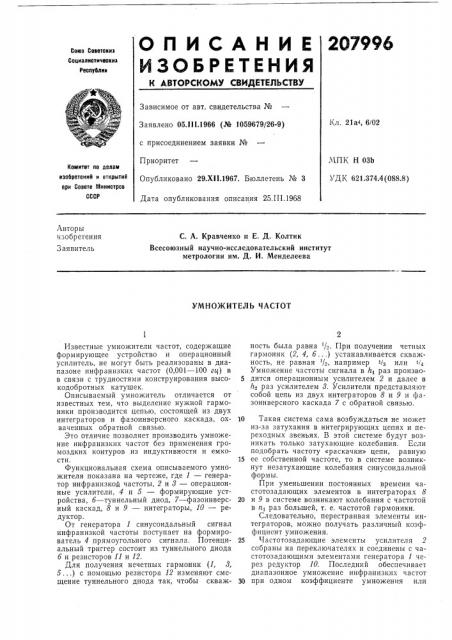

ОПИСАНИЕ

ИЗОЬРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социзлистичесииз

Республик

Зависимое от авт. свидетельства №

Заявлено 05.III.1966 (№ 1059679/26-9) с присоединением заявки №

Приоритет

Опубликовано 29.XII.1967. Бюллетень № 3

Дата опубликования описания 25.1П.1968

1(л. 21а4, 6/02

МПК H 03b

УДК 621.374.4(088,8) Ноюитет по лелем изобретений и открытиЯ ори Совете Министров

СССР

Авторы изобретения

Заявитель

С. А. Кравченко и Е, Д. Колтик

Всесоюзный научно-исследовательский институт метрологии им. Д. И. Менделеева

УМНОЖИТЕЛЬ ЧАСТОТ

Известные умножители частот, содержащие формирующее устройство и операционный усилитель, не могут быть реализованы в диапазоне инфранизких частот (0,001 — 100 гц) в в связи с трудностями конструирования высо- 5 кодобротных катушек.

Описываемый умножитель отличается от известных тем, что выделение нужной гармоники производится цепью, состоящей из двух интеграторов и фазоинверсного каскада, ох- т0 ваченных обратной связью.

Это отличие позволяет производить умножение инфранизких частот без применения громоздких контуров из индуктивности и емкости. 15

Функциональная схема описываемого умножителя показана на чертеже, где 1 — генератор инфранизкой частоты, 2 и 8 — операционные усилители, 4 и 5 — формирующие устройства, 6 — туннельный диод, 7 — фазоинверс- 20 ный каскад, 8 и 9 — интеграторы, 10 — редуктор.

От генератора 1 синусоидальный сигнал инфранизкой частоты поступает на формирователь 4 прямоугольного сигнала. Потенци- 25 альный триггер состоит из туннельного диода

6 и резисторов 11 и 12.

Для получения нечетных гармоник (1, 8, 5...) с помощью резистора 12 изменяют смещение туннельного диода так, чтобы скваж- 30 ность была равна /.. При получении четных гармоник (2, 4, 6...) устанавливается скважность, не равная /, например 1/з или /4

Умножение частоты сигнала в h раз производится операционным усилителем 2 и далее в

h раз усилителем 8. Усилители представляют собой цепь из двух интеграторов 8 и 9 и фазоинверсного каскада 7 с обратной связью.

Такая система сама возбуждаться не может из-за затухания в интегрирующих цепях и переходных звеньях. В этой системе будут возникать только затухающие колебания. Если подобрать частоту «раскачки» цепи, равную ее собственной частоте, то в системе возникнут незатухающие колебания синусоидальной формы.

При уменьшении постоянных времени частотозадающих элементов в интеграторах 8 и 9 в системе возникают колебания с частотой в п1 раз большей, т. е. частотой гармоники.

Следовательно, перестраивая элементы интеграторов, можно получать различный коэффициент умножения.

Частотозадающие элемснты усилителя 2 собраны на переключателях и соединены с частотозадающими элементами генератора 1 через редуктор 10. Последний обеспечивает диапазонное умножение инфранизких частот при одном коэффициенте умножения или

207996

Предмет изобретения

Составитель 3. Гилинская

Техред T. П. Курилко Корректоры: А. А. Березуева и Е. Н. Гудзова

Редактор Б. С. Нанкина.Заказ 197у8 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 скачкообразное изменение коэффициента умножения.

Умножитель частот, содержащий формирующее устройство и операционный усилитель, отличающийся тем, что, с целью обеспечения импульсного режима работы, на выходе формирующего устройства включены последовательно соединенные фазоинверсный каскад

5 и два интегратора, охваченные обратной связью и настроенные на требуемую гармонику.
