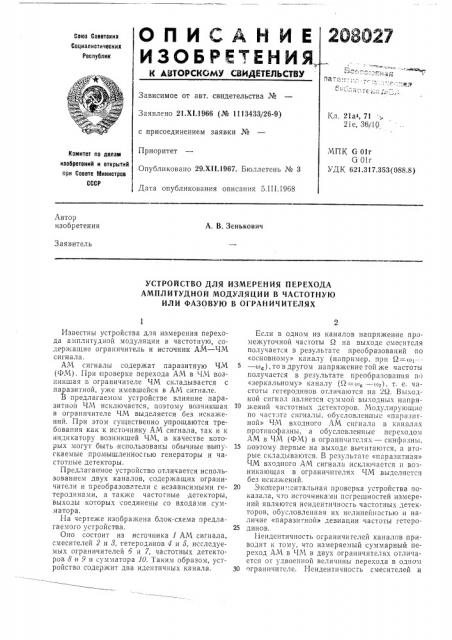

2ОЗО27

Союз Советских

Социалистических

Республик

И ЗОБ Р Е ГЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 21.XI.!966 (¹ 1113433126-9) с присоединением заявки №

Приоритет

Опубликовано 29.XII.1967. Бюллетень № 3

Дата опубликования описания 5.111.19á8

Кл. 21а4, 71

2 i e, 36/l0

МПК G Olr

G 0lr

УДК 621.317.353(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

A. В. Зенькович

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПЕРЕХОДА

АМПЛ ИТУДНОЙ МОДУЛЯ ЦИ И В ЧАСТОТНУЮ

ИЛИ ФАЗОВУЮ В ОГРАНИЧИТЕЛЯХ

Известны устройства для измерения перехода амплитудной модуляции в частотную, содержащие ограничитель и источник АМ вЂ” ЧМ сигнала.

АМ сигналы содержат паразитную ЧМ (ФМ). При проверке перехода АМ в ЧМ возникшая в ограничителе ЧМ складывается с паразигной, уже имевшейся в AN сигнале.

В предлагаемом устройстве влияние паразитной ЧМ исключается, поэтому возчикшая в ограничителе ЧМ выделяется без искажений. При этом существенно упрощаются требования как к источнику АМ сигнала, так и к индикатору возникшей ЧМ, в качестве которых могут быть использованы обычные выпускаемые промышленностью генераторы и частотные детекторы.

Предлагаемое устройство отличается использованием двух каналов, содержащих ограничители и преобразователи с независимыми гетеродинами, а также частотные детекторы, выходы которых соединены со входами сумматора.

На чертеже изображена блок-схема предлагаемого устройства.

Оно состоит из источника 1 АМ сигнала, смесителей 2 и 8, гетеродинов 4 и 5, исследуемых ограничителей 6 и 7, частотных детекторов 8 и 9 и сумматора 10. Таким образом, устройство содержит два идентичных канала.

Если в одном из каналов напряжение промежуточной частоты Й на выходе смесителя получается в результате преобразований по

«основному» ка I3;Iv (например, при Q=IOI —— и,), то в другом напряжение той же частоты получается в результате преобразования по

«зеркальному» каналу (D=«>, — о> ), т. е. частоты гетеродинов отличаются íà 2U. Выходной сигнал является суммой выходных напря10 жений частотных детекторов. Модулирующпе

IIo частоте сигналы, обусловленные «паразптной» ЧМ входного АМ сигнала в каналах противофазньi, а обусловленные переходом

АМ в ЧМ (ФМ) в orðàíè÷èòñëÿõ — синфазны, 15 поэтому первые на выходе вычитаются, а вторые cêëàäûâаются. B результате «ïàðàçèòная»

ЧМ входного АМ сигнала исключается и возникающая в ограничителях АМ выделяется без искажений.

20 Экапери .ентальная проверка устройства показала, что источниками погрешностей измерений являются Hpèäåíòè÷íoñòü частотных детекторов, обусловленная их нелинейностью и наличие «паразитной» девиации частоты гетеро25 динов.

Неидентичность ограничителей каналов приводит к тому, что измеряемый суммарный переход AN в АМ в двух ограничителях отличается от удвоечной величины перехода в одном

30 ограничителе. Неидентичность смесителей и

208027

Составитель Л. Рубинчик

Редактор Н. О. Громов Техред T. П. Курилко Корректоры: С. П. Усова и Т. С. Кувшинов»

Заказ 195/5 Тираж 530 Подписное

Ц(-1ИИ11И Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова. д. 4

Типография, пр, Сапунова, 2

УПЧ можно йе учитывать, поскольку искажения IN сигналов в них при малых девиациях частоты пренебрежимо малы.

При использовании типовых ограничителей и частотных детекторов, например серийно выпускаемых измерителей девиации частоты, уменьшение влияния ЧМ весьма существенно (в 37 — 50 раз), В качестве источника сигнала может быть использован любой:генератор, выпускаемый промышленностью и имеющий режим АМ; индикатором могут быть частотные детекторы любых типов, в том числе выпуска. емые промышленностью измерители, девиации частоты. Если использовать, например, измеритель типа С3-14 на фиксированную промежуточную частоту, разрешающая способность измерений, определяемая измерителем, составит 0,2 и 0,4 гц на частотах модуляции 1 и

20 кгпв (т. е. соответственно 3 ° 10 — и 3 10 в ) ..

При иапользовании синусоидальной АМ и селективного усилителя на выходе сумматора указанную выше разрешающую способность можно еще повысить.

5 Предмет изобретения

Устройство для измерения перехода амплитудной модуляции в частотную или фазовую в ограничителях, с применением источника ам10 плитудно-модулированного сигнала, отличаюи ееся тем, что, с целью увеличения точности измерения и упрощения а ппаратуры, к выходу источника амплитудно-модулированного сигнала подключены два канала, содержащие

15 последовательно соединенные смесители с независимыми гетеродинами, ограничители и частотные детекторы, выходы которых включены на входы сумматора, причем частоты независимых гетеродинов разнесены на удвоенную

20 промежуточную частоту.
